PDU trong Data Center – Giám sát, điều khiển và giao tiếp SNMP hiệu quả

Nhiều kỹ sư lần đầu vào phòng server nhìn thấy một dải thiết bị gắn dọc cạnh tủ rack, đèn LED nhấp nháy, dây nguồn cắm kín — và không biết đó là gì. Đó là PDU, thiết bị kiểm soát toàn bộ nguồn điện nuôi thiết bị bên trong tủ. Hiểu PDU data center đúng bản chất là bước nền tảng trước khi bạn chạm vào bất kỳ công việc vận hành hay T&C nào liên quan đến hạ tầng điện.

1. PDU Data Center Là Gì?

PDU (Power Distribution Unit) là thiết bị phân phối điện trong data center, nhận nguồn từ UPS hoặc ATS rồi phân phối đến từng ổ cắm (outlet) để cấp điện cho server, switch và storage trong tủ rack. PDU không lưu điện — chức năng cốt lõi là phân phối, đo lường và đôi khi điều khiển dòng điện theo thời gian thực.

PDU rack khác hoàn toàn với thanh ổ cắm văn phòng. Nó được thiết kế gắn dọc hoặc ngang trong tủ rack tiêu chuẩn 19-inch, chịu tải liên tục 24/7, có circuit breaker bảo vệ từng nhánh và hỗ trợ giám sát điện năng từ xa. Đầu vào thường là C19/C20 hoặc L6-30P tùy công suất, đầu ra C13/C15 tiêu chuẩn cho server.

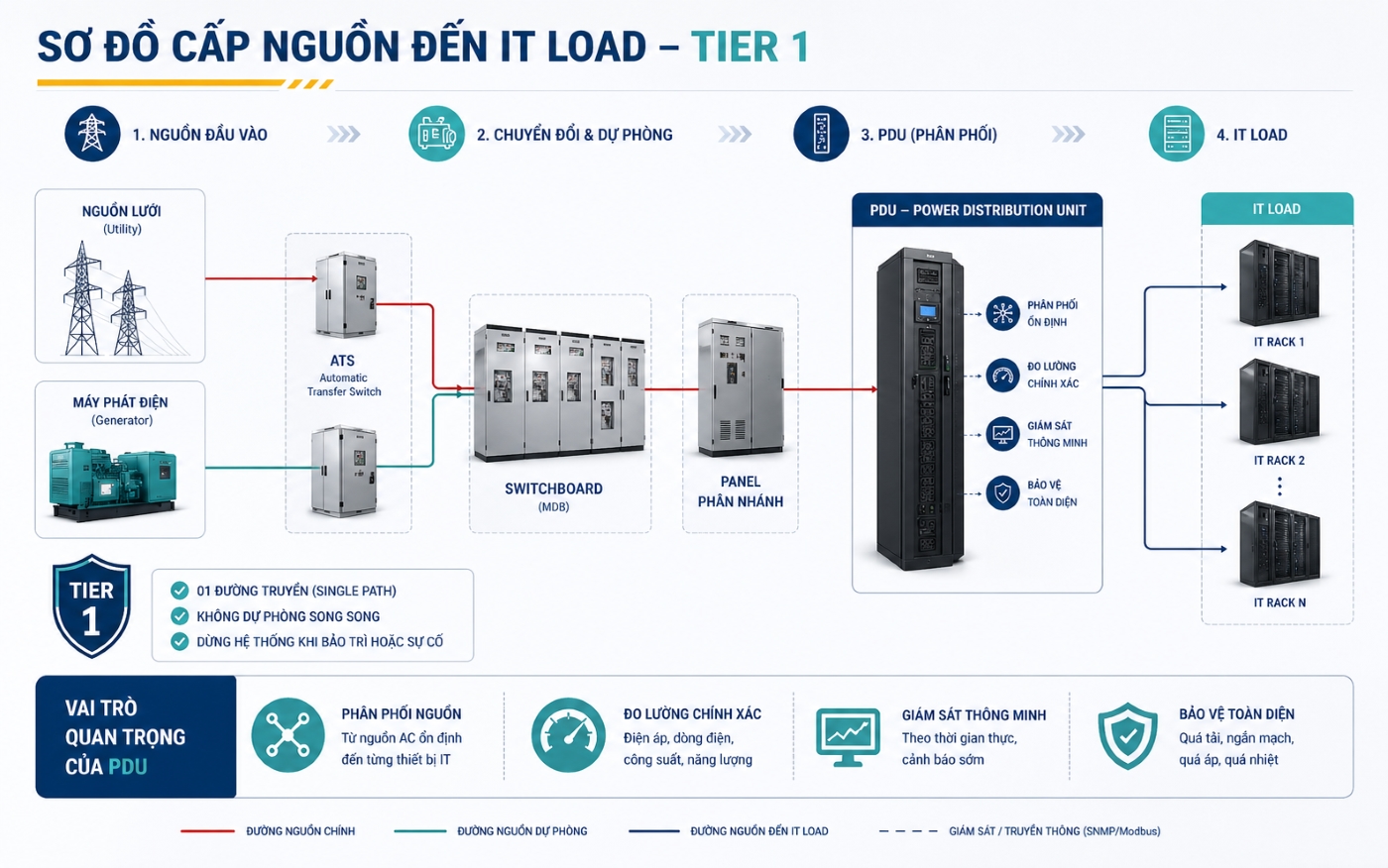

Vị Trí PDU Trong Chuỗi Phân Phối Điện

Để hiểu đúng vai trò của PDU, cần nhìn toàn bộ chuỗi nguồn điện từ lưới đến thiết bị IT trong data center:

• Lưới điện (Grid) → Máy biến áp (Transformer)
• ATS/STS — chuyển nguồn tự động khi mất điện lưới
• UPS — lọc điện, dự phòng pin, bảo vệ surge
• Floor PDU — phân phối từ UPS xuống từng hàng rack (do đội M&E quản lý)
• Rack PDU — phân phối trực tiếp đến thiết bị IT trong tủ
• Thiết bị IT — server, switch, storage

Bài này tập trung vào Rack PDU — thứ kỹ sư vận hành tiếp xúc hàng ngày. Floor PDU là cấp trên trong chuỗi, thường do đội điện M&E quản lý riêng.

2. Chức Năng Của PDU Data Center Gồm Những Gì?

PDU thực hiện nhiều hơn vai trò "cái ổ cắm to" mà nhiều kỹ sư mới thường nghĩ. Bốn chức năng cốt lõi dưới đây quyết định bạn cần loại PDU nào cho dự án.

Phân Phối Điện & Bảo Vệ Quá Tải

PDU chia nguồn từ đầu vào (1 pha hoặc 3 pha, 16A–32A) thành nhiều outlet đầu ra, thường 8–24 outlet/PDU. Mỗi nhóm outlet được bảo vệ bởi circuit breaker riêng theo nhánh (branch circuit) — thường 16A hoặc 20A. Khi một server bị sự cố gây short mạch, chỉ nhánh đó trip, không ảnh hưởng thiết bị khác trong cùng PDU.

Đo Lường Điện Năng Theo Thời Gian Thực

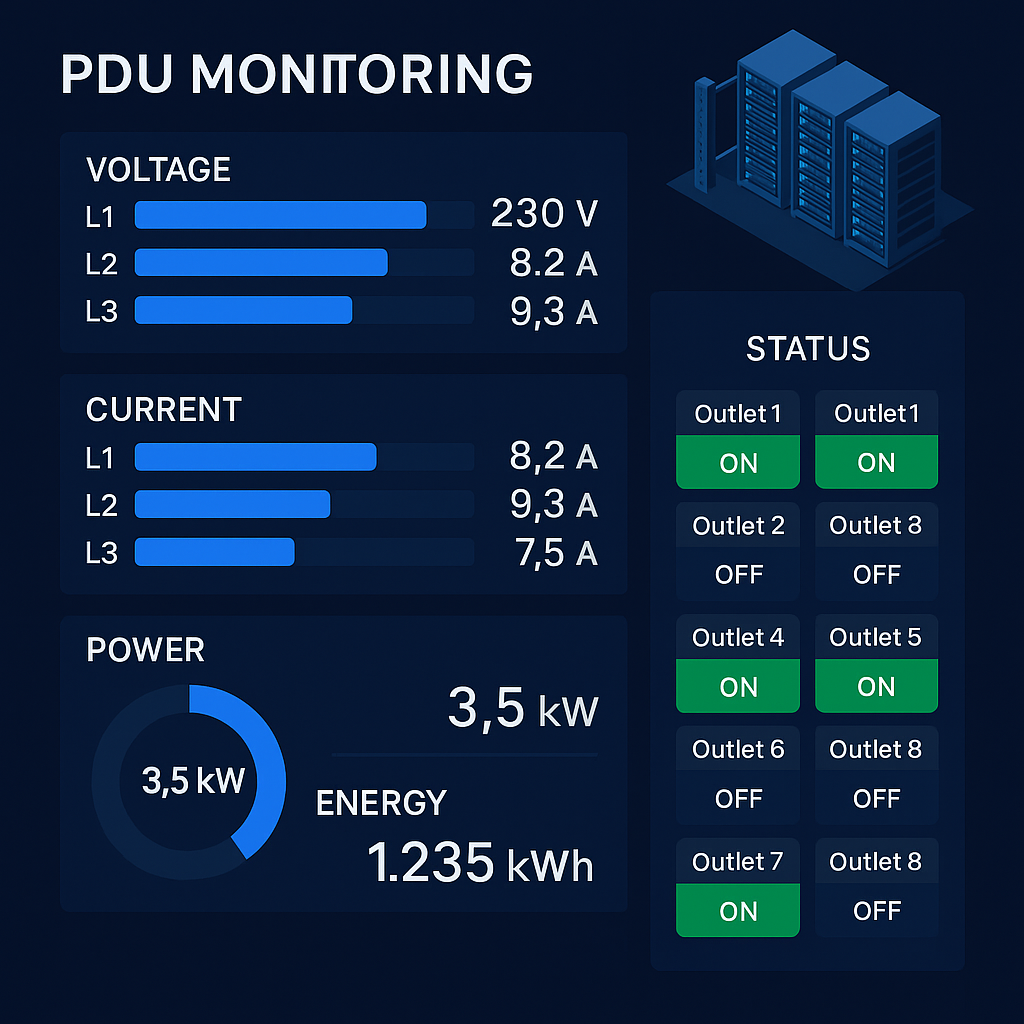

Từ loại Metered trở lên, PDU tích hợp đồng hồ đo hiển thị điện áp (V), dòng điện (A), công suất tức thời (W/kW) và điện năng tích lũy (kWh). Dữ liệu này là đầu vào trực tiếp để tính PUE (Power Usage Effectiveness) — chỉ số hiệu suất năng lượng tiêu chuẩn của data center.

Giám Sát & Cảnh Báo Từ Xa

PDU Monitored có cổng Ethernet, kết nối vào hệ thống DCIM hoặc BMS tòa nhà. Khi tải vượt ngưỡng cài đặt, hệ thống gửi cảnh báo qua email hoặc SNMP trap — kỹ sư nhận cảnh báo trước khi sự cố xảy ra, không phải sau.

Điều Khiển Outlet Từ Xa

PDU Switched cho phép bật/tắt từng outlet qua giao diện web hoặc lệnh SNMP. Tính năng này đặc biệt hữu ích để remote reboot server bị treo mà không cần người tại chỗ — tiết kiệm chi phí on-call đáng kể cho data center không có nhân viên trực 24/7.

Bốn chức năng trên cũng chính là tiêu chí phân loại PDU — từ Basic chỉ làm mỗi việc phân phối, đến Intelligent làm được tất cả và tích hợp sâu vào hệ thống quản lý.

3. Có Mấy Loại PDU Data Center? Loại Nào Phù Hợp Với Dự Án Của Bạn?

PDU được phân loại theo mức độ tính năng, từ đơn giản đến thông minh. Chọn đúng loại giúp tránh over-spec lãng phí hoặc under-spec thiếu tính năng khi hệ thống đã vận hành.

Điểm dễ nhầm nhất giữa Metered và Monitored: Metered chỉ hiển thị tại chỗ trên LCD — bạn phải ra tận rack mới đọc được. Monitored gửi dữ liệu về hệ thống trung tâm, giám sát từ bất kỳ đâu. Với data center có hàng trăm rack, sự khác biệt này không phải nhỏ.

4. Đặc Tính Kỹ Thuật PDU Cần Nắm Trước Khi Chọn Mua

Ngoài phân loại theo tính năng, ba thông số kỹ thuật sau ảnh hưởng trực tiếp đến khả năng lắp đặt và vận hành thực tế.

Công Suất & Dạng Pha

PDU rack có 2 dạng: single-phase (1 pha, phổ biến cho rack dưới 5 kW) và three-phase (3 pha, dùng cho rack mật độ cao 10–20 kW trở lên). PDU 3 pha cần cân bằng tải giữa L1, L2, L3 — chênh lệch quá 20% giữa các pha là dấu hiệu cần xem xét lại phân bổ thiết bị.

Chuẩn Đầu Cắm (Outlet Type)

Outlet tiêu chuẩn quốc tế cho PDU data center là IEC C13 (10A, dùng cho hầu hết server 1U–2U) và IEC C19 (16A–20A, dùng cho thiết bị công suất lớn, PDU đầu vào từ UPS). Một số thiết bị nhập từ Mỹ dùng chuẩn NEMA 5-15R hoặc L5-30R — cần chú ý khi phối hợp thiết bị nhiều nguồn gốc.

Form Factor: Dọc (0U) vs Ngang (1U–2U)

PDU dọc (vertical/0U) gắn ở cạnh tủ rack, không chiếm rack unit — lý tưởng cho tủ mật độ cao. PDU ngang chiếm 1U–2U nhưng dễ lắp và quản lý cáp hơn. Hầu hết data center hiện đại dùng PDU dọc để tối ưu không gian, chỉ dùng PDU ngang cho rack quản lý (management rack) hoặc môi trường lab.

Hiểu đặc tính kỹ thuật là nền để chọn đúng loại PDU — bước tiếp theo là cấu hình kết nối, nơi nhiều kỹ sư hay mắc lỗi nhất về bảo mật.

5. PDU Thông Minh Kết Nối Qua Giao Thức Nào?

PDU từ loại Monitored trở lên đều có cổng Ethernet. Chọn đúng giao thức và cấu hình đúng phiên bản là điều kiện để tích hợp PDU vào hệ thống giám sát mà không tạo ra lỗ hổng bảo mật.

SNMP — Giao Thức Chủ Lực

SNMP (Simple Network Management Protocol) là giao thức phổ biến nhất để thu thập dữ liệu PDU. Hệ thống DCIM poll dữ liệu định kỳ (thường 30–60 giây) và nhận SNMP trap khi có sự kiện cảnh báo. Mỗi nhà sản xuất PDU có MIB file riêng — phải import đúng MIB vào hệ thống giám sát mới đọc được tên biến chính xác.

Các Giao Thức Tích Hợp Hiện Đại

• Modbus TCP: Phổ biến khi tích hợp với Niagara Framework và các hệ thống BMS/SCADA truyền thống
• RESTful API (HTTPS): Tích hợp linh hoạt với DCIM, automation script hoặc custom dashboard
• MQTT: Phù hợp kiến trúc IoT, pub/sub — dùng trong edge data center hoặc hệ thống tích hợp cloud
• SSH/Telnet: CLI trực tiếp cho cấu hình và debug nhanh tại chỗ

Trong thực tế: SNMP cho giám sát, REST API cho automation, Modbus TCP khi cần hiển thị tải điện data center trên dashboard BMS chung của tòa nhà.

6. PDU Ảnh Hưởng Như Thế Nào Đến Uptime Tier Của Data Center?

Tiêu chuẩn Uptime Institute phân loại data center theo 4 Tier dựa trên mức độ dự phòng toàn hạ tầng — và PDU là mắt xích không thể thiếu. Sai lầm ở cấp PDU có thể phá vỡ toàn bộ thiết kế redundancy dù UPS và nguồn điện phía trên đã đủ chuẩn.

Server hiện đại có 2 PSU (power supply unit) chính xác để cắm vào 2 PDU khác nhau — PDU A và PDU B từ 2 nguồn UPS hoàn toàn độc lập. Đây là lý do thiết kế dual-PDU không phải xa xỉ mà là yêu cầu tối thiểu cho môi trường mission-critical. Xem thêm về kiến trúc dự phòng tại bài Redundancy trong Data Center.

7. Quy Tắc Vận Hành PDU Mà Người Mới Hay Bỏ Qua

Biết PDU là gì mới là một nửa. Phần còn lại là vận hành đúng để tránh các sự cố hoàn toàn có thể phòng ngừa được.

Ngưỡng Tải 80% — Quy Tắc Không Được Phá

Tổng tải trên mỗi PDU không được vượt quá 80% công suất định mức. Không phải 90%, không phải 85%. Headroom 20% còn lại để xử lý power spike khi server khởi động đồng thời, hoặc khi bổ sung thiết bị mà chưa kịp rebalance tải. Đây không phải khuyến nghị — đây là ngưỡng vận hành tiêu chuẩn.

Cân Bằng Tải Giữa Pha (PDU 3 Pha)

Với PDU 3 pha, chênh lệch tải giữa L1–L2–L3 không nên vượt 20%. Mất cân bằng pha gây nóng dây neutral, giảm hiệu suất UPS và có thể gây hỏng thiết bị trong trường hợp nặng. Khi lắp server mới vào rack, luôn kiểm tra phân phối outlet theo pha và gán thiết bị đều giữa các pha.

8. Câu Hỏi Thường Gặp Về PDU Data Center

PDU khác UPS như thế nào?

UPS (Uninterruptible Power Supply) lưu trữ điện trong pin và cấp điện dự phòng khi mất lưới, đồng thời lọc nhiễu điện. PDU không lưu điện — nó chỉ nhận nguồn từ UPS rồi phân phối đến thiết bị IT trong rack. Hai thiết bị này bổ trợ nhau, không thay thế nhau.

Intelligent PDU có cần thiết cho mọi data center không?

Không nhất thiết. Intelligent PDU phù hợp với data center quy mô enterprise cần tích hợp DCIM sâu và giám sát per-outlet. Với data center nhỏ hoặc edge, Monitored PDU thường là điểm cân bằng tốt nhất giữa tính năng và chi phí. Quyết định dựa trên quy mô, ngân sách và yêu cầu Tier — không phải theo thị trường.

Khi nào cần nâng cấp từ Basic PDU lên Monitored PDU?

Khi data center có từ 10 rack trở lên, hoặc khi bạn cần chứng minh PUE cho khách hàng, hoặc khi yêu cầu bảo trì BMS theo quy trình bảo trì hệ thống đòi hỏi log dữ liệu điện năng. Basic PDU không có khả năng gửi dữ liệu — mọi thứ phải đo thủ công tại chỗ.

PDU data center là thiết bị phân phối và giám sát điện tại cấp rack, nằm giữa UPS và thiết bị IT. Phân loại từ Basic đến Intelligent quyết định mức độ giám sát, điều khiển và tích hợp. Giao thức SNMP v3 và REST API là tiêu chuẩn kết nối cho môi trường bảo mật. Từ Tier III trở lên, dual PDU từ hai nguồn hoàn toàn độc lập là yêu cầu bắt buộc — không phải tùy chọn. Đây là kiến thức nền tảng cần có trước khi đi sâu vào bất kỳ công việc vận hành hay T&C hệ thống điện data center nào.
