Hệ thống HVAC cho data center: Tiêu chuẩn ASHRAE & Giải pháp vận hành

Hệ thống HVAC cho data center (Trung tâm dữ liệu) được ví như "lá phổi" duy trì sự sống cho hàng ngàn máy chủ hoạt động liên tục 24/7. Khác biệt hoàn toàn với điều hòa dân dụng, hệ thống này phải đối mặt với mật độ nhiệt khổng lồ và yêu cầu độ ổn định gần như tuyệt đối.

1. Vai trò và thách thức của hệ thống HVAC cho data center

Không giống tòa nhà văn phòng, hệ thống HVAC cho data center phục vụ đối tượng duy nhất là thiết bị IT. Tải nhiệt tại đây có thể cao gấp 10 lần văn phòng tiêu chuẩn.

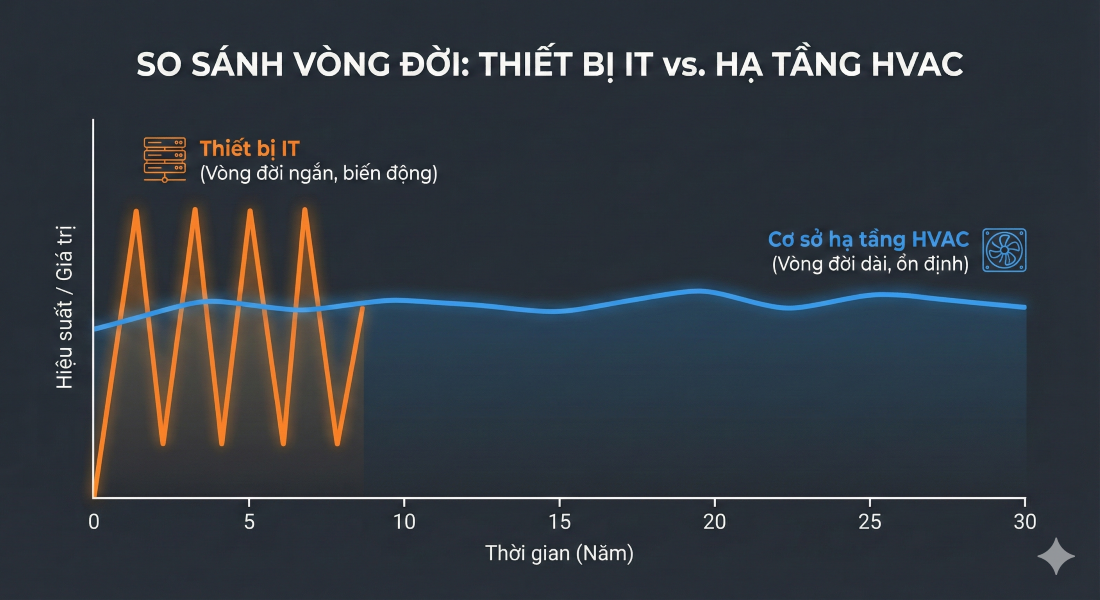

Chênh lệch vòng đời (Lifecycle mismatch)

Một thách thức lớn là sự chênh lệch vòng đời. Hạ tầng cơ điện (M&E) thường vận hành ổn định 15-20 năm, trong khi phần cứng IT thay đổi công nghệ mỗi 3-5 năm.
Do đó, hệ thống HVAC cho data center phải có tính linh hoạt (Flexibility) và khả năng mở rộng (Scalability) để thích ứng với các đợt nâng cấp phần cứng mà không gây gián đoạn (Zero downtime).

điều hòa chính xác

Mục tiêu vận hành

Mục tiêu tối thượng không phải làm lạnh sâu nhất, mà là cân bằng giữa năng suất làm mát và tải nhiệt thực tế. Nhiệm vụ cốt lõi là duy trì nhiệt độ/độ ẩm trong "phạm vi hoạt động" an toàn, giảm thiểu lãng phí năng lượng.

2. Tiêu chuẩn vận hành hệ thống HVAC cho data center theo ASHRAE

Hiệp hội ASHRAE đã thiết lập các phân lớp thiết bị làm mát (Classes A1-A4) để chuẩn hóa việc vận hành hệ thống HVAC cho data center.

Kiểm soát nhiệt độ và độ ẩm

Kỹ sư cần thiết lập điểm đặt (Setpoint) dựa trên các dải sau:

Dải khuyến nghị (Recommended): Nhiệt độ 18°C - 27°C, điểm sương (Dew Point) 5.5°C - 15°C. Đây là vùng lý tưởng cho thiết bị hoạt động bền bỉ.
Dải cho phép (Allowable):
- Class A1: 15°C - 32°C.
- Class A3/A4: Chịu được tới 40°C trong ngắn hạn.
Xu hướng mới: Vận hành ở dải nhiệt độ cao (Class A3/A4) để tận dụng chế độ làm mát miễn phí (Free Cooling), giúp giảm đáng kể chi phí điện năng (OPEX).

Kiểm soát chất lượng không khí

Hệ thống HVAC cho data center cần lọc sạch các tác nhân gây hại:

Hạt bụi: Gây tắc nghẽn khe tản nhiệt Server.
Khí ăn mòn: Các khí H2S, SO2, Cl2 gây ăn mòn mạch điện tử. Tại khu vực ô nhiễm, cần trang bị bộ lọc hóa học (Chemical Filtration).

3. Phân loại và giải pháp phân phối khí

Tùy quy mô, hệ thống HVAC cho data center thường sử dụng hai nhóm công nghệ chính: CRAC và CRAH.

So sánh CRAC và CRAH

Đặc điểm	CRAC (Computer Room Air Conditioning)	CRAH (Computer Room Air Handling)
Cấu tạo	Chạy gas (DX), tích hợp máy nén bên trong.	Dùng nước lạnh (Chilled Water) từ Chiller trung tâm.
Ứng dụng	Data Center quy mô nhỏ/vừa (< 200kW).	Data Center quy mô lớn (Hyperscale).
Ưu điểm	Đơn giản, hoạt động độc lập, chi phí thấp.	Hiệu suất cao, điều khiển tải chính xác.

Chiến lược phân phối khí

Hiệu quả của hệ thống HVAC cho data center phụ thuộc vào cách luồng khí tiếp cận thiết bị:

Thổi sàn nâng (Raised Floor): Cấp khí lạnh từ dưới sàn. Cần quy hoạch cáp gọn gàng để tránh giảm áp suất tĩnh.
Giải pháp ngăn cách (Containment): Tách biệt luồng khí nóng/lạnh để tránh hiện tượng trộn khí (Mixing Effects)
- Hot Aisle Containment (HAC): Nhốt khí nóng, thu hồi về máy lạnh. Hiệu quả nhất về nhiệt học.
- Cold Aisle Containment (CAC): Nhốt khí lạnh cấp cho Server. Dễ cải tạo cho phòng máy cũ.

4. Công nghệ tương lai: Liquid Cooling

Khi mật độ công suất vượt quá 20kW/rack, hệ thống HVAC cho data center dùng không khí sẽ gặp giới hạn. Công nghệ làm mát bằng chất lỏng (Liquid Cooling) là giải pháp thay thế:

Làm mát tại Rack: Dùng bộ trao đổi nhiệt cửa sau (Rear Door Heat Exchanger) hoặc In-Row.
Direct-to-Chip: Bơm chất lỏng tản nhiệt trực tiếp vào CPU/GPU, loại bỏ tiếng ồn quạt và giảm PUE

5. Tối ưu hóa năng lượng và độ tin cậy

Một thiết kế tốt phải cân bằng giữa độ tin cậy (Reliability) và hiệu quả (Efficiency).

Cấu hình dự phòng (Redundancy)

Để đảm bảo Uptime, hệ thống HVAC cho data center thường thiết kế dự phòng N+1 hoặc 2N (kép hoàn toàn), đảm bảo vận hành liên tục ngay cả khi bảo trì.

Chỉ số PUE (Power Usage Effectiveness)

PUE đo lường hiệu quả năng lượng toàn cầu: PUE = Tổng năng lượng cơ sở / Năng lượng thiết bị IT
Mục tiêu là đưa PUE về gần 1.0. Các công nghệ như quạt EC, biến tần (VSD) và Free Cooling đang được áp dụng rộng rãi để tối ưu chỉ số này.

Đầu tư bài bản vào hệ thống HVAC cho data center theo chuẩn ASHRAE là chiến lược tiết kiệm chi phí vận hành dài hạn. Việc nắm vững nguyên lý từ CRAC/CRAH đến Liquid Cooling giúp kỹ sư T&C vận hành hệ thống bền bỉ và hiệu quả nhất.
