Trong hơn 20 năm làm nghề điều khiển và vận hành hệ thống cơ điện (M&E), tôi nhận thấy một sai lầm phổ biến là nhiều đơn vị vận hành vẫn coi cụm Chiller chỉ là một thiết bị độc lập. Thực tế, để một hệ thống điều hòa trung tâm đạt hiệu quả kinh tế cao nhất, chúng ta cần một "bộ não" điều phối thông minh gọi là hệ thống CPM. Hệ thống CPM (Chiller Plant Management) không đơn thuần là bật/tắt máy mà là nghệ thuật tối ưu hóa năng lượng và đảm bảo tính liên tục cho những hạ tầng trọng yếu như Data Center hay khách sạn 5 sao.

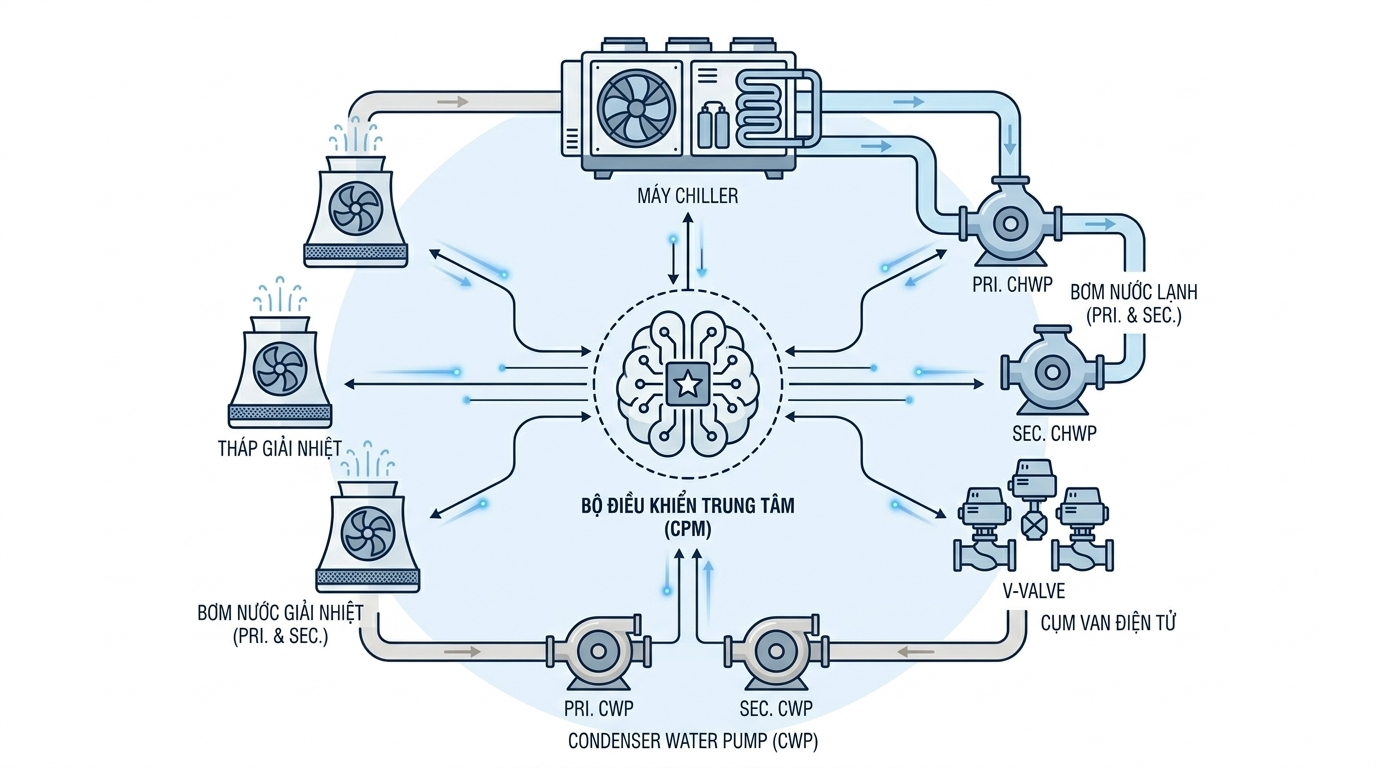

Hệ thống CPM (Chiller Plant Management) là giải pháp quản lý tập trung toàn bộ cụm máy làm lạnh, bao gồm Chiller, hệ thống bơm, tháp giải nhiệt và các van chặn. Khác với bộ điều khiển tích hợp sẵn trên từng máy (Chiller Local Panel), CPM đóng vai trò điều phối tổng thể, tính toán tải thực tế để quyết định kịch bản vận hành tối ưu nhất cho toàn hệ thống.
Dưới góc độ kỹ thuật thực chiến, CPM không chỉ là phần mềm mà là một tổ hợp các bộ điều khiển kỹ thuật số trực tiếp (DDC), cảm biến chính xác cao và các thuật toán logic phức tạp. Đối với các kỹ sư trong ngành, việc hiểu rõ CPM là bước đầu tiên để tiến tới làm chủ hệ thống tự động hóa tòa nhà. Một hệ thống CPM hoàn chỉnh sẽ quản lý chặt chẽ các thành phần sau:

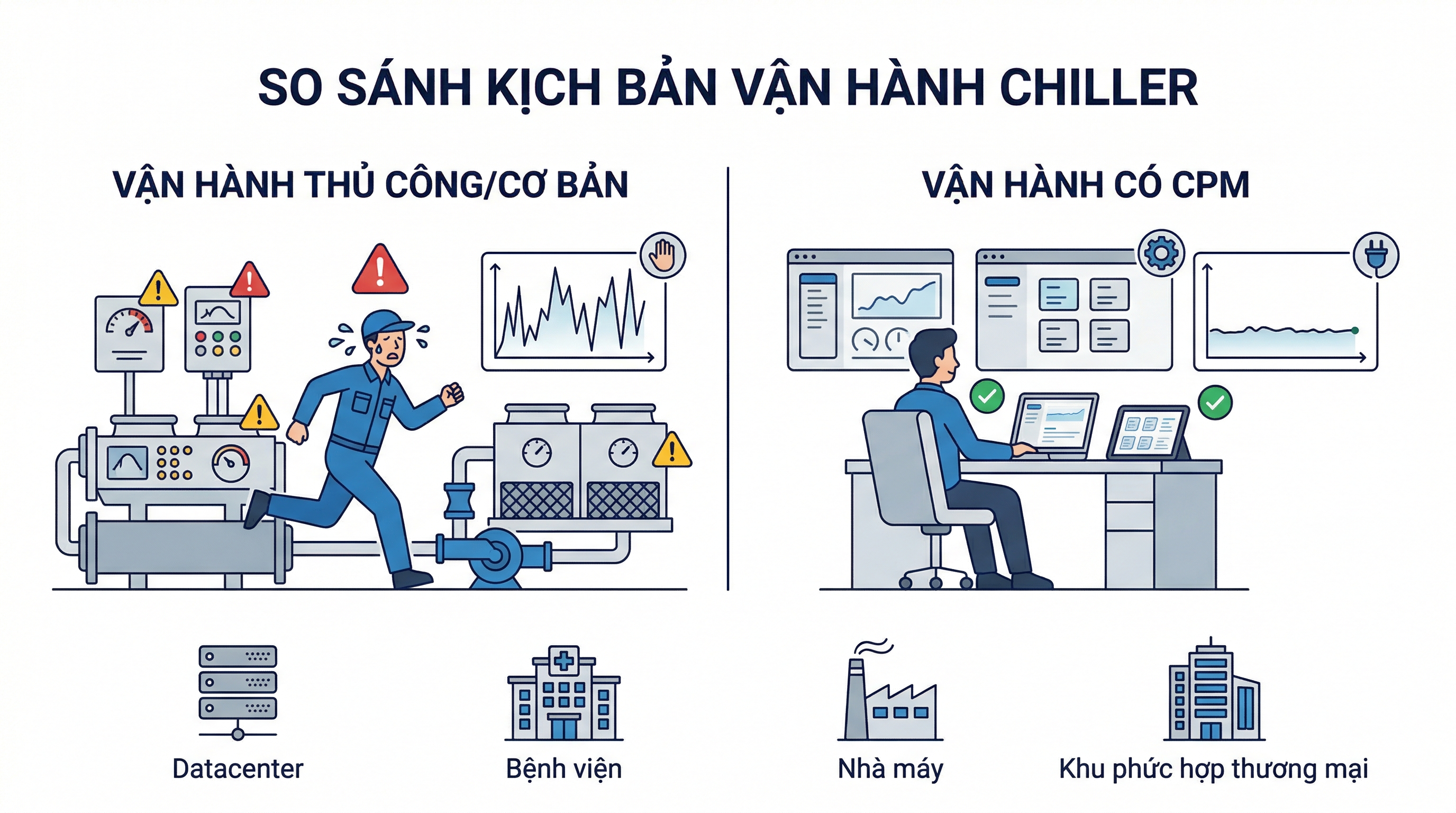

Chức năng của hệ thống CPM vượt xa các lệnh ON/OFF cơ bản. Trong các dự án lớn, CPM chịu trách nhiệm về an toàn thiết bị, phân bổ thời gian chạy máy và đặc biệt là bài toán tiết kiệm điện năng. Một kịch bản vận hành sai lệch chỉ vài phần trăm cũng có thể dẫn đến lãng phí hàng trăm triệu đồng tiền điện mỗi năm hoặc gây ra các lỗi sốc nhiệt nguy hiểm.
Hệ thống CPM tự động hóa chu trình khởi động và dừng hệ thống theo một trình tự thời gian nghiêm ngặt để chống sốc nhiệt và quá tải điện. Anh em làm nghề đều biết, nếu bật Chiller khi chưa có lưu lượng nước lạnh hoặc chưa mở van, hệ thống sẽ báo lỗi Flow Switch ngay lập tức. CPM giúp loại bỏ sai sót do con người bằng cách thực hiện logic: Mở van tháp -> Bật quạt tháp -> Bật bơm giải nhiệt -> Mở van Chiller -> Bật bơm nước lạnh -> Chờ ổn định lưu lượng -> Gọi khởi động Chiller.

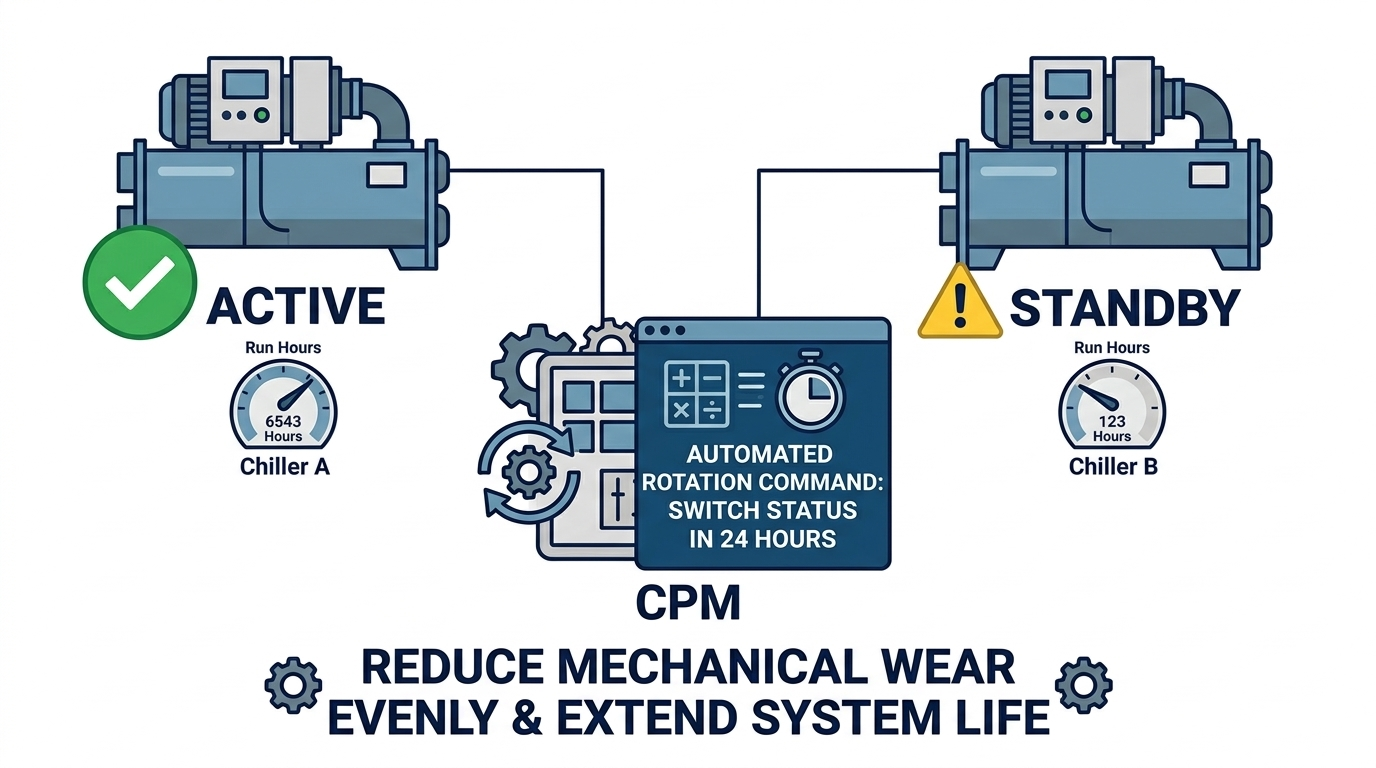

CPM theo dõi số giờ chạy (run-time) của từng thiết bị để thực hiện luân phiên. Điều này cực kỳ quan trọng trong công tác bảo trì hệ thống. Việc đảm bảo độ mài mòn cơ khí đồng đều giúp kéo dài tuổi thọ cho toàn bộ cụm Chiller. Ngoài ra, CPM sẽ tự động kích hoạt thiết bị dự phòng (Standby) ngay khi phát hiện thiết bị chính (Duty) gặp lỗi truyền thông hoặc lỗi cơ khí.
Đây là "giá trị vàng" mà hệ thống CPM mang lại. Bằng cách tính toán tải lạnh thực tế (kW/Ton) dựa trên Delta T (chênh lệch nhiệt độ) và lưu lượng thực tế, CPM sẽ quyết định: Nên chạy 1 Chiller ở 90% tải hay 2 Chiller ở 45% tải? Tốc độ biến tần của bơm nước lạnh bao nhiêu là vừa đủ để duy trì áp suất đầu xa? Việc tinh chỉnh này được thực hiện liên tục ở mức mili giây, điều mà vận hành thủ công không bao giờ làm được.
Để hệ thống CPM (Chiller Plant Management) có thể thực sự điều phối thông minh cụm máy lạnh trung tâm, nó bắt buộc phải được nạp một kịch bản vận hành chi tiết – kịch bản đó chính là SOO (Sequence of Operation).
Nếu CPM là hệ thống máy móc và phần mềm, thì SOO là luồng logic định hướng mọi hành vi của hệ thống đó. Đây là bản phác thảo quy định chính xác từng bước: khi nào mở van, thứ tự khởi động Chiller và bơm để chống sốc nhiệt, quy tắc luân phiên thiết bị, hay cách tính toán tải thực tế để tối ưu điện năng (kW/Ton). Thiếu đi một kịch bản SOO chuẩn xác, hệ thống CPM dù hiện đại đến đâu cũng không thể vận hành an toàn và tiết kiệm năng lượng. Để hiểu thêm về SOO trong Hệ thống CPM, hãy tìm hiểu thêm từ bài viết này.
Trong môi trường Data center, tải lạnh thường rất lớn và biến thiên không ngừng theo mức độ hoạt động của server. Một giây gián đoạn làm mát có thể dẫn đến hỏng hóc phần cứng và mất dữ liệu. Do đó, hệ thống CPM không chỉ là công cụ tiết kiệm điện mà còn là lá chắn bảo vệ sự sống còn của trung tâm dữ liệu.
Hệ thống CPM tại Data Center phải tích hợp các kịch bản dự phòng (Redundancy) cấp độ cao. Khi có sự cố mất điện và máy phát khởi động lại, CPM phải có khả năng tái khởi động cụm Chiller nhanh nhất có thể (Quick Start) hoặc quản lý các bồn trữ lạnh (Thermal Storage) để duy trì nhiệt độ phòng máy trong thời gian chờ đợi. Để triển khai thành công, kỹ sư cần tuân thủ nghiêm ngặt quy trình T&C nhằm kiểm thử mọi kịch bản sự cố có thể xảy ra.
Nhiều người thường nhầm lẫn giữa hệ thống CPM và BMS. Thực tế, trong kiến trúc điều khiển tòa nhà hiện đại, CPM là một hệ thống con (Sub-system) chuyên sâu xử lý hệ thống lám mát bằng chiller cho tòa nhà, còn BMS là hệ thống quản lý tổng thể. Mối quan hệ này giống như một chiếc xe hơi: BMS là bảng điều khiển trung tâm nơi bạn thấy mọi thông số, còn CPM là bộ điều khiển động cơ (ECU) trực tiếp xử lý các piston và nhiên liệu.
| Đặc điểm so sánh | Hệ thống BMS (Tổng thể) | Hệ thống CPM (Chuyên biệt) |
|---|---|---|
| Phạm vi quản lý | Chiếu sáng, thang máy, HVAC, PCCC, điện... | Duy nhất cụm Chiller Plant (Chiller, Bơm, Tháp). |
| Tốc độ xử lý (Scan rate) | Trung bình (do quản lý nhiều điểm dữ liệu). | Rất nhanh (đáp ứng tức thời các biến động tải). |
| Vai trò điều khiển | Giám sát cấp cao, thay đổi điểm cài đặt (setpoint). | Trực tiếp thực hiện logic điều khiển vòng lặp kín. |
| Giao thức truyền thông | BACnet IP, Modbus, OPC, SNMP. | Thường dùng BACnet MS/TP hoặc Modbus RTU/TCP. |
Thực tế triển khai tại Nam Hoang Controls, chúng tôi thường tích hợp CPM vào BMS thông qua các giao thức chuẩn. CPM sẽ tự giải quyết các bài toán kỹ thuật như kiểm soát áp suất vi sai (Differential Pressure) hay xử lý lỗi "Low Delta T syndrome" (hội chứng Delta T thấp) mà không cần đợi lệnh từ BMS. BMS sẽ đóng vai trò hiển thị đồ họa (Dashboard), báo cáo năng lượng và lưu trữ dữ liệu lịch sử.
Để một hệ thống CPM hoạt động đúng như thiết kế, giai đoạn Testing & Commissioning (T&C) là cực kỳ quan trọng. Không ít dự án phần cứng rất xịn nhưng phần mềm lại cài đặt logic sai, dẫn đến việc Chiller "on/off" liên tục (short cycling), gây hại cho máy nén. Dưới đây là những lưu ý từ kinh nghiệm thực chiến của tôi:
Tùy vào hiện trạng hệ thống cũ và kịch bản tối ưu, CPM có thể giúp tiết kiệm từ 15% đến 30% tổng điện năng tiêu thụ của cụm Chiller Plant. Đặc biệt hiệu quả ở các tòa nhà có tải lạnh biến thiên lớn giữa ngày và đêm.
Hoàn toàn có thể. Chúng ta có thể lắp thêm các thiết bị đo đếm (Energy Meter), cảm biến và bộ điều khiển DDC mới, sau đó lập trình lại logic trên nền tảng như Niagara Framework để biến cụm Chiller cũ thành một hệ thống thông minh.
PLC (Programmable Logic Controller) có tốc độ xử lý cực nhanh, thường dùng trong công nghiệp. DDC (Direct Digital Control) được thiết kế chuyên biệt cho HVAC với các thư viện thuật toán điều khiển nhiệt lạnh có sẵn, giúp việc triển khai và tích hợp BMS dễ dàng hơn.
Hệ thống CPM chính là chìa khóa để hiện đại hóa hạ tầng cơ điện, chuyển từ vận hành thụ động sang chủ động và tối ưu. Đối với các chủ đầu tư, đầu tư vào CPM là một khoản đầu tư thông minh với khả năng hoàn vốn nhanh thông qua tiền điện tiết kiệm được. Đối với anh em kỹ sư, làm chủ được logic CPM là khẳng định năng lực chuyên môn cao trong lĩnh vực BMS/M&E.
Nếu bạn đang cần tư vấn sâu hơn về giải pháp CPM hoặc các quy trình kiểm thử hệ thống, hãy liên hệ với chúng tôi để được hỗ trợ từ những chuyên gia giàu kinh nghiệm thực chiến nhất.
