Chế độ điều khiển BMS: Phân tích 5 phương thức điều khiển chuyên sâu

Chế độ điều khiển BMS đóng vai trò như "bộ não" điều phối toàn bộ hạ tầng cơ điện trong kỷ nguyên của các tòa nhà thông minh và các trung tâm dữ liệu (Data Center) hiện đại,. Việc hiểu rõ cách thức các bộ điều khiển phản hồi với tín hiệu cảm biến không chỉ giúp tối ưu hóa hiệu suất năng lượng mà còn kéo dài tuổi thọ thiết bị. Với hơn 15 năm thực chiến trong lĩnh vực quy trình T&C và bảo trì hệ thống, Nam Hoàng Controls nhận thấy nhiều kỹ sư vẫn còn lúng túng khi phân biệt giữa các thuật toán điều khiển. Bài viết này sẽ phân tích sâu sắc 5 phương thức phản hồi cốt lõi, từ đơn giản như On/Off đến phức tạp như PID, giúp bạn làm chủ mọi hệ thống điều khiển tự động.

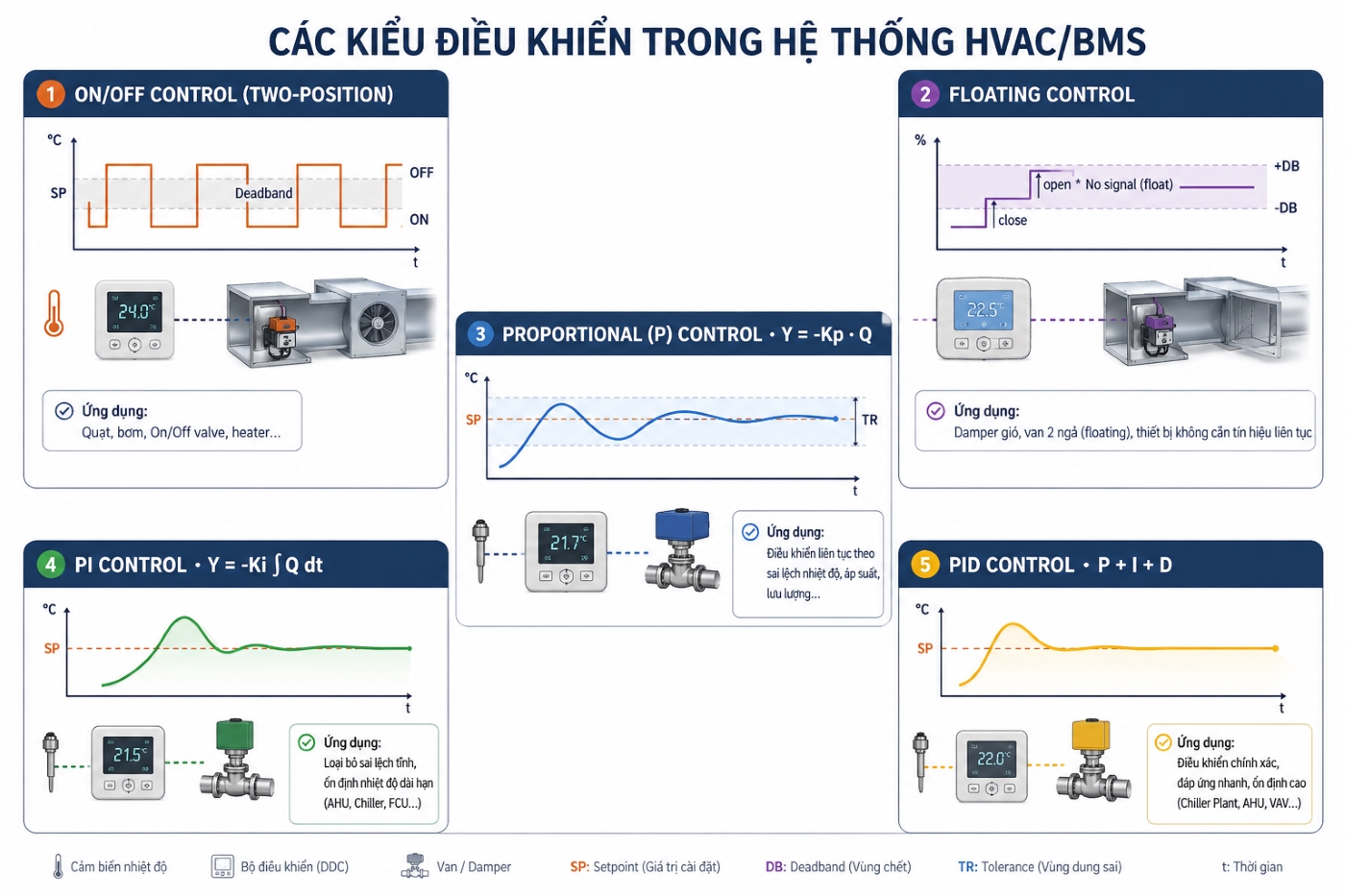

Tổng quan về 5 chế độ điều khiển BMS

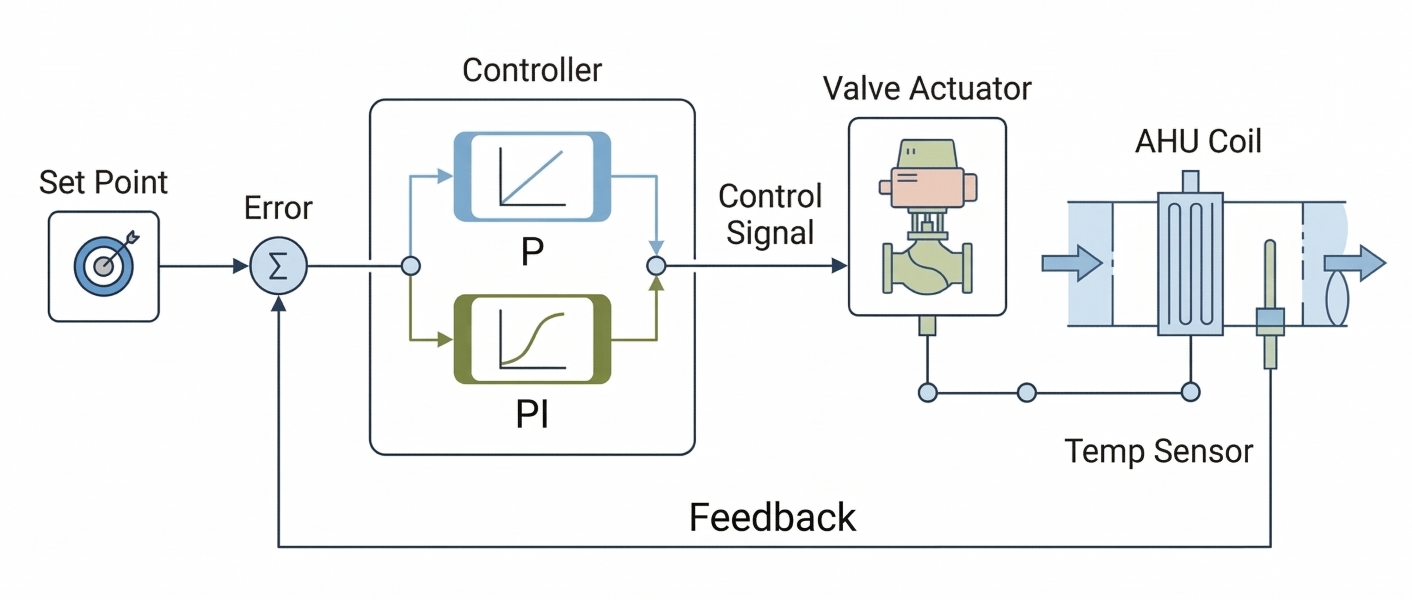

Chế độ phản hồi bộ điều khiển là cách thức mà một thiết bị điều khiển so sánh giá trị đầu vào từ cảm biến với điểm cài đặt (setpoint) để tạo ra tín hiệu đầu ra điều chỉnh thiết bị chấp hành. Đây là yếu tố quyết định sự ổn định và độ chính xác của toàn bộ vòng lặp điều khiển trong tòa nhà.
Trong thực tế vận hành, các kỹ sư thường chia các chế độ này thành hai nhóm chính: điều khiển liên tục (modulating) và điều khiển gián đoạn (on-off). Điều khiển liên tục luôn nhận tín hiệu từ cảm biến và cố gắng điều chỉnh thiết bị chấp hành (như van, damper) ở các vị trí trung gian để duy trì điều kiện môi trường ổn định nhất. Ngược lại, điều khiển gián đoạn chỉ hoạt động khi các giới hạn nhất định bị vi phạm. Việc lựa chọn chế độ nào phụ thuộc rất lớn vào tính chất của hệ thống như độ trễ nhiệt, dung tích tải và yêu cầu về độ chính xác của dự án.

1. Điều khiển hai vị trí (Two-position Control) - Nền tảng cơ bản

Chế độ On/Off là dạng điều khiển đơn giản nhất: hoặc bật hoàn toàn, hoặc tắt hẳn, không có mức giữa. Do đó, thiết bị chỉ có thể ở trạng thái bật hoàn toàn hoặc tắt hoàn toàn, không có trạng thái trung gian. Đây là chế độ rẻ nhất và dễ triển khai nhất trong bảo trì hệ thống.

Cơ chế vi sai và dải chết (Differential & Deadband)

Trong chế độ này, khái niệm quan trọng nhất là "Differential" (Vi sai). Nếu không có khoảng vi sai này, thiết bị sẽ đóng cắt liên tục khi giá trị cảm biến dao động quanh điểm cài đặt, gây hỏng hóc nhanh chóng cho rơ-le và khởi động từ. Ví dụ, một bộ nhiệt sưởi có setpoint 22°C và vi sai 2°C có thể bật ở 21°C và tắt ở 23°C. Khoảng cách này giúp hệ thống hoạt động ổn định hơn nhưng đánh đổi bằng việc giá trị thực tế luôn dao động (cycling).

Ưu điểm và hạn chế trong thực tế

Ưu điểm lớn nhất là chi phí thấp và cấu tạo đơn giản. Đây là lựa chọn hàng đầu cho các hệ thống có quán tính nhiệt lớn và công suất tiêu thụ phía tải cao, nơi mà sự thay đổi nhiệt độ diễn ra chậm. Tuy nhiên, nhược điểm chí mạng là độ chính xác kém và luôn xảy ra hiện tượng "vượt ngưỡng" (overshoot) hoặc "dưới ngưỡng" (undershoot). Trong đào tạo BMS tại Nam Hoàng Controls, chúng tôi luôn nhấn mạnh rằng On/Off chỉ nên dùng cho các hệ thống cảnh báo hoặc các vòng lặp không yêu cầu khắt khe về độ ổn định như kiểm soát giới hạn nhiệt độ gió ngoài trời.

2. Điều khiển Floating (Floating DDC Control) - Giải pháp trung gian

Điều khiển Floating là một biến thể nâng cao của On/Off, nơi thiết bị chấp hành (như van hoặc damper) có thể dừng lại ở bất kỳ vị trí nào giữa hai giới hạn khi giá trị điều khiển nằm trong "dải chết" (deadband). Khi nằm trong dải này, bộ điều khiển không gửi tín hiệu, để thiết bị "trôi" tại vị trí hiện tại.
Phương thức này thường sử dụng hai đầu ra kỹ thuật số: một để tăng (mở) và một để giảm (đóng). Nếu áp suất hoặc nhiệt độ ổn định trong dải cho phép, van sẽ giữ nguyên vị trí. Điều này cực kỳ hiệu quả cho các vòng lặp điều khiển khí động học nhanh như áp suất tĩnh trong đường ống gió (Duct Static Pressure). Tại các dự án Data Center, chế độ Floating thường được ứng dụng để điều chỉnh các damper gió thải nhằm duy trì áp suất phòng mà không gây ra sự dao động quá lớn cho hệ thống quạt.

Tốc độ phản hồi và đa cấp độ
Một điểm lưu ý kỹ thuật là tốc độ di chuyển của thiết bị chấp hành trong chế độ Floating thường là cố định. Tuy nhiên, các bộ điều khiển DDC hiện đại có thể hỗ trợ "multi-speed floating", tức là di chuyển nhanh khi sai số lớn và chậm lại khi tiến gần đến điểm cài đặt. Điều này đòi hỏi kỹ sư T&C phải có kinh nghiệm cấu hình tham số thời gian chạy của actuator (stroke time) một cách chính xác vào phần mềm BMS.

3. Điều khiển tỷ lệ (Proportional Control) - Khái niệm cốt lõi

Điều khiển tỷ lệ (P) là phương thức mà vị trí của van hoặc damper được điều chỉnh tỷ lệ thuận với độ lệch giữa giá trị đo được và điểm cài đặt. Thay vì chỉ On/Off, thiết bị chấp hành sẽ di chuyển đến các vị trí trung gian, giúp loại bỏ hiện tượng dao động liên tục của điều khiển hai vị trí.
Trong chế độ này, chúng ta cần làm quen với các khái niệm chuyên sâu như:

• Setpoint: Giá trị mong muốn (Ví dụ: 24°C).
• Control Point: Giá trị thực tế đang đo được.
• Throttling Range (Dải tỷ lệ): Khoảng thay đổi của biến đo được để thiết bị chấp hành đi từ trạng thái đóng hoàn toàn sang mở hoàn toàn.
• Offset (Sai số xác lập): Khoảng cách giữa Setpoint và Control Point khi hệ thống đã ổn định.

Vấn đề Hunting và ổn định hệ thống

Theo kinh nghiệm bảo trì hệ thống của chúng tôi, sai lầm phổ biến nhất là cài đặt dải tỷ lệ (TR) quá hẹp với mục đích tăng độ chính xác. Tuy nhiên, TR quá nhỏ sẽ dẫn đến hiện tượng "Hunting" – thiết bị chấp hành liên tục tìm kiếm vị trí và dao động từ cực đóng sang cực mở. Để hệ thống ổn định, cần nới rộng TR, nhưng điều này lại làm tăng Offset. Đây chính là hạn chế lớn nhất của điều khiển P thuần túy: bạn không bao giờ đạt được chính xác setpoint khi có sự thay đổi về tải.

4. Điều khiển tỷ lệ tích hợp (PI Control) - Khử sai số xác lập

Điều khiển Proportional plus Integral (PI) là "tiêu chuẩn vàng" trong hầu hết các ứng dụng HVAC hiện nay. Bằng cách thêm thành phần tích phân (Integral), bộ điều khiển sẽ cộng dồn sai số theo thời gian và điều chỉnh đầu ra để triệt tiêu hoàn toàn Offset, đưa Control Point về đúng Setpoint.
PI Control hoạt động dựa trên nguyên tắc: chừng nào còn sai lệch, bộ điều khiển còn tiếp tục thay đổi tín hiệu đầu ra. Tốc độ thay đổi này phụ thuộc vào độ lớn của sai lệch và hằng số thời gian tích phân (Integral time). Phương thức này đặc biệt hữu hiệu cho các ứng dụng như điều khiển nhiệt độ phòng, áp suất nước trong hệ thống Chiller hoặc kiểm soát CO2 trong không gian làm việc.

Ứng dụng trong Data Center và các hệ thống tải biến thiên

Tại các Data Center, nơi tải nhiệt thay đổi liên tục do hoạt động của máy chủ, PI Control giúp duy trì nhiệt độ gió cấp (Supply Air) cực kỳ ổn định. Tuy nhiên, kỹ sư thực hiện quy trình T&C cần năm rõ chế độ điều khiển BMS, nếu thông số tích phân cài đặt quá mạnh (thời gian tích phân quá ngắn), hệ thống sẽ rất dễ bị mất ổn định khi có sự thay đổi tải đột ngột. Một vòng lặp PI được tinh chỉnh tốt sẽ vận hành trong một dải hẹp quanh setpoint mà không cần dịch chuyển toàn bộ dải tỷ lệ.

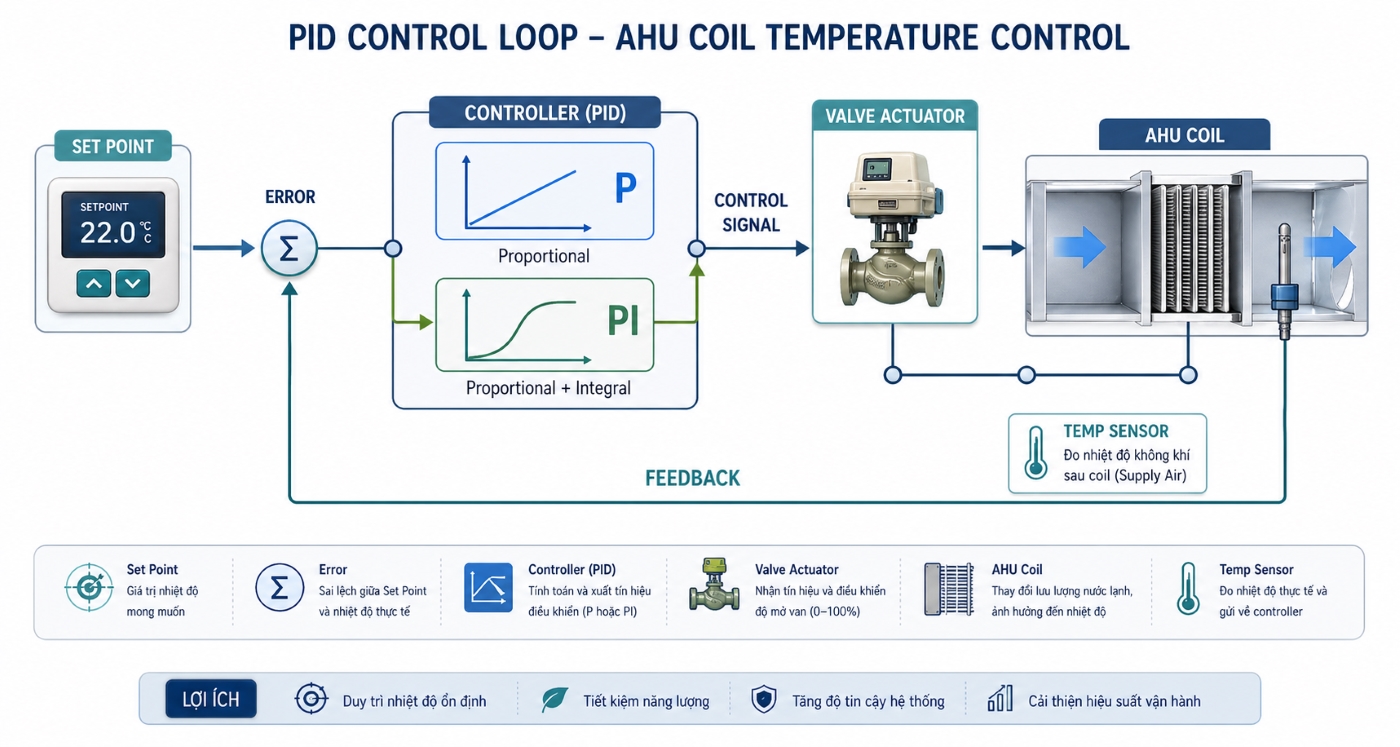

5. Điều khiển PID (Proportional-Integral-Derivative) - Đỉnh cao sự chính xác

Điều khiển PID bổ sung thêm thành phần vi phân (Derivative), có khả năng dự đoán xu hướng thay đổi của sai số dựa trên tốc độ thay đổi của nó. Thành phần D giúp hệ thống phản ứng nhanh hơn với các nhiễu động đột ngột và giảm thời gian xác lập.
Mặc dù nghe có vẻ hoàn hảo, nhưng trong thực tế BMS, PID không phải lúc nào cũng là lựa chọn tốt nhất. Có hai lý do chính:

• Tiêu tốn năng lượng: PID yêu cầu các thiết bị chấp hành phải di chuyển liên tục với tần suất cao (thường từ 1-5 giây mỗi lần điều chỉnh). Điều này làm tăng tổn thất áp suất và tăng đáng kể điện năng tiêu thụ của bơm/quạt khi chúng bị đẩy ra khỏi đường cong hiệu suất tự nhiên.
• Giảm tuổi thọ thiết bị: Việc điều chỉnh liên tục khiến cơ cấu bánh răng của actuator nhanh bị mài mòn, làm tăng chi phí bảo trì hệ thống định kỳ.

Ngoài ra, chi phí commissioning cao: PID đòi hỏi tuning chính xác và tốn công sức. Một vòng lặp PID tuning sai còn tệ hơn On/Off. Nam Hoàng Controls khuyến nghị chỉ sử dụng PID cho các quy trình công nghiệp thay đổi cực nhanh (dưới 1 giây) hoặc các ứng dụng phòng thí nghiệm đặc thù. Đối với HVAC thông thường, PI là quá đủ để đảm bảo sự thoải mái và tiết kiệm điện.

6. Quy trình T&C và hiệu chỉnh (Tuning) hệ thống BMS chuyên sâu

Hiệu chỉnh (Tuning) là quá trình tìm ra các tham số P-I-D tối ưu cho từng vòng lặp điều khiển cụ thể. Một hệ thống BMS dù đắt tiền đến đâu nhưng nếu không được Tuning đúng cách thì cũng chỉ hoạt động như một bộ On/Off đắt tiền.
Theo tiêu chuẩn của Nam Hoàng Controls, quy trình T&C chuyên sâu bao gồm các bước sau:

• Kiểm tra phần cứng: Đảm bảo cảm biến được lắp đúng vị trí (không bị ảnh hưởng bởi dòng rối hoặc bức xạ nhiệt trực tiếp) và van/damper hoạt động trơn tru ở chế độ Manual.
• Kiểm tra an toàn: Xác nhận các cơ chế interlock và fail-safe (ví dụ: van sưởi mở hoàn toàn khi cảm biến chống đóng băng kích hoạt).
• Thiết lập tham số ban đầu: Bắt đầu với dải tỷ lệ (Gain) thấp và thời gian tích phân (Integral) rất dài để quan sát phản ứng tự nhiên của hệ thống.
• Tinh chỉnh từng bước: Chỉ điều chỉnh một vòng lặp tại một thời điểm (ví dụ: chỉ chỉnh sưởi hoặc chỉ chỉnh làm lạnh, không chỉnh cả hai cùng lúc).
• Một chỉ số quan trọng trong vận hành là: thiết bị điều khiển không nên thay đổi vị trí quá 20% trong khoảng thời gian 10 phút. Nếu vượt quá con số này, hệ thống của bạn đang bị Hunting và cần được nới rộng dải tỷ lệ ngay lập tức.

Nguyên tắc cốt lõi:

• PI là lựa chọn mặc định cho hầu hết vòng lặp HVAC.
• PID chỉ dùng khi thực sự cần thiết và đội ngũ T&C đã có đủ năng lực tuning.
•  On/Off và Floating chỉ dùng đúng ứng dụng thiết kế.
• Bảo trì hệ thống định kỳ và re-commissioning là cách duy nhất đảm bảo các tham số điều khiển không bị drift theo thời gian.
