Cấu Trúc 3 Tầng BMS: Phân Tích Thực Chiến Và Lỗi Kỹ Thuật Thường Gặp

Cấu Trúc 3 Tầng BMS Là Gì?

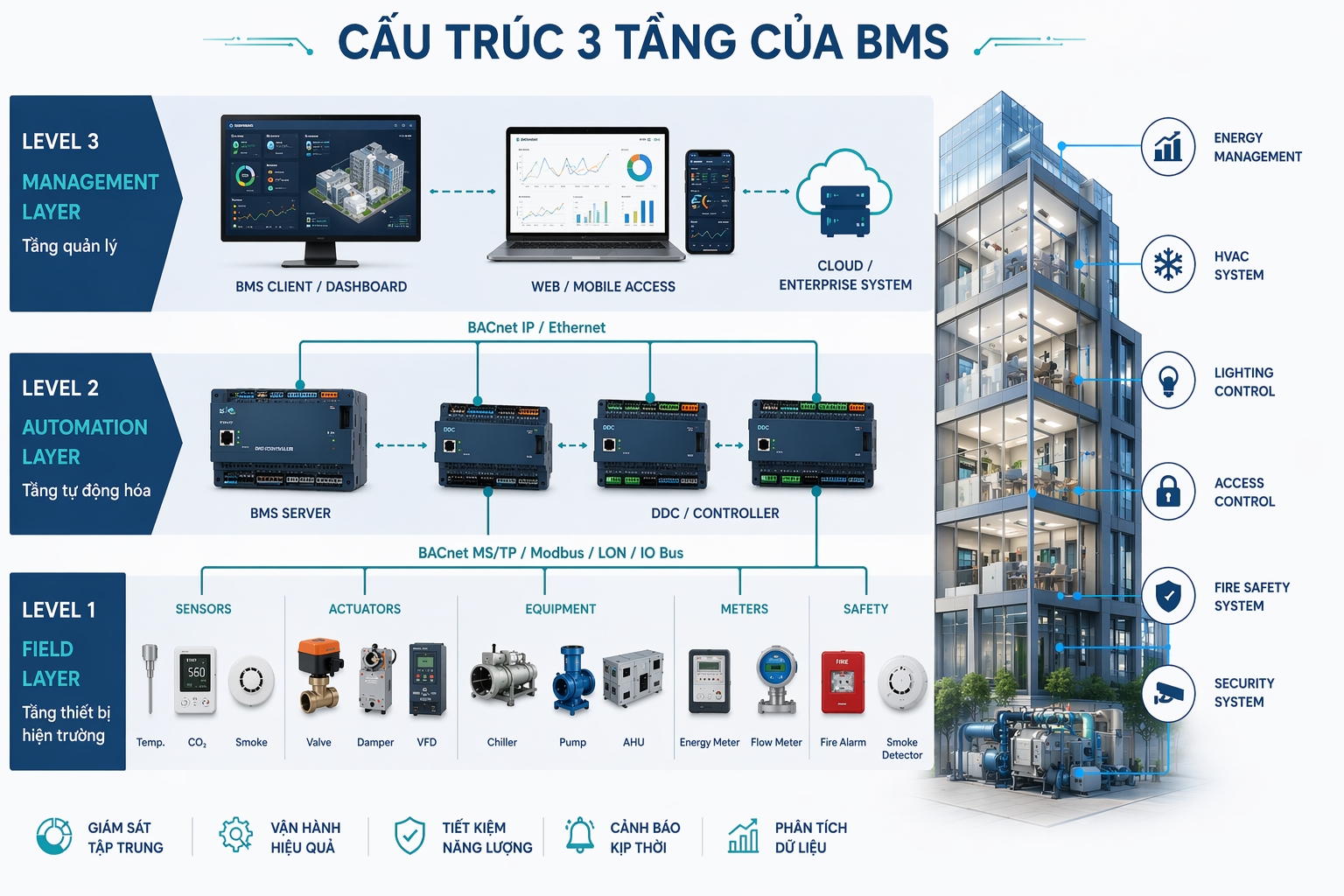

Hệ thống BMS (Building Management System) tiêu chuẩn được tổ chức thành 3 tầng riêng biệt: Field Level (Tầng Hiện Trường), Automation Level (Tầng Tự Động Hóa) và Management Level (Tầng Quản Lý). Mỗi tầng đảm nhận vai trò riêng, giao tiếp qua các giao thức như BACnet, Modbus, hoặc LonWorks để đảm bảo tính đồng bộ.

Việc phân tầng này nhằm mục đích cô lập chức năng. Trong một hệ thống được thiết kế đúng, sự cố tại tầng quản lý không được phép làm gián đoạn logic điều khiển tại tầng tự động hóa. Đây là nguyên tắc sống còn khi vận hành các hạ tầng trọng yếu như Data Center hoặc bệnh viện, nơi mà một phút mất kiểm soát nhiệt độ có thể dẫn đến thiệt hại hàng tỷ đồng.

Hiểu rõ vai trò từng lớp sẽ giúp kỹ sư cô lập vùng lỗi nhanh chóng, tránh tình trạng "thử sai" gây mất thời gian và chi phí. Tiếp theo, chúng ta sẽ mổ xẻ chi tiết từng lớp từ dưới lên trên.

Tầng 1 — Field Level: Nơi Mọi Thứ Thực Sự Xảy Ra

Field Level là lớp thiết bị vật lý trực tiếp tiếp xúc với hệ thống M&E. Đây bao gồm cảm biến (nhiệt độ, độ ẩm, áp suất, CO2), van điều khiển, bộ truyền động (actuator), relay, biến tần (VSD) và các thiết bị đầu cuối trên AHU, FCU, Chiller. Tầng này chịu trách nhiệm chuyển đổi các đại lượng vật lý thành tín hiệu điện (4-20mA, 0-10V) hoặc tín hiệu số để gửi lên tầng trên.

Đây là tầng tạo ra dữ liệu gốc. Nếu dữ liệu đầu vào sai, toàn bộ hệ thống phía trên sẽ đưa ra quyết định sai. Trong thực tế, 70% lỗi hệ thống BMS phát sinh từ tầng này nhưng thường bị che lấp bởi các thông báo lỗi truyền thông ở tầng trên.

Lỗi hay gặp ở Field Level

Dựa trên kinh nghiệm debug hàng trăm dự án, tôi thấy 3 lỗi phổ biến nhất tại tầng hiện trường:

• Cảm biến bị Drift (Trôi điểm): Các dòng cảm biến rẻ tiền thường bị sai lệch thông số sau 1-2 năm. AHU báo nhiệt độ gió cấp là 13°C nhưng thực tế là 16°C. Kết quả là Chiller chạy hết công suất mà phòng vẫn nóng.
• Nhiễu EMI (Nhiễu điện từ): Đây là "đặc sản" của các công trường thi công ẩu. Cáp tín hiệu RS-485 đi chung máng cáp với cáp nguồn motor khiến dữ liệu bị mất gói liên tục.
• Lỗi cơ khí của Actuator: Motor van vẫn quay nhưng ty van bị kẹt hoặc khớp nối bị lỏng. Hệ thống báo van mở 100% nhưng lưu lượng nước thực tế bằng 0.

Lưu ý hiện trường cho kỹ sư

Khi thực hiện T&C BMS cho tầng hiện trường, hãy đặc biệt lưu ý việc kiểm tra termination resistor (điện trở cuối tuyến) cho các loop BACnet MS/TP hoặc Modbus RTU. Thiếu điện trở này, tín hiệu sẽ bị phản xạ, gây ra những lỗi chập chờn cực kỳ khó chịu. Ngoài ra, việc dán nhãn (tagging) thiết bị phải trùng khớp 100% với sơ đồ bản vẽ để phục vụ bảo trì BMS sau này.

Tầng Field ổn định là điều kiện cần. Để biến dữ liệu đó thành hành động, chúng ta cần đến "não bộ" ở tầng tiếp theo.

Tầng 2 — Automation Level: Não Bộ Xử Lý Logic

Automation Level là nơi ngự trị của các bộ điều khiển kỹ thuật số trực tiếp (DDC Controller). Nhiệm vụ của tầng này là nhận dữ liệu từ Field Level, xử lý theo các thuật toán (PID, Logic Interlock, Scheduling) và xuất lệnh điều khiển. Các bộ điều khiển tại đây hoạt động độc lập, có CPU và bộ nhớ riêng.

Trong các công trình hiện đại, tầng này thường sử dụng các bộ tích hợp như JACE (của Niagara Framework) để quản lý nhiều loop điều khiển và chuyển đổi giao thức giữa các lớp. Đây là tầng quan trọng nhất quyết định hiệu quả năng lượng của tòa nhà.

Lỗi hay gặp ở Automation Level

Sai lầm ở tầng này thường mang tính hệ thống và khó khắc phục hơn nếu không có chuyên môn sâu:

• Tuning PID không chuẩn: Vòng lặp điều khiển bị dao động (hunting). Van nước lạnh cứ đóng mở liên tục khiến nhiệt độ phòng trồi sụt không ổn định và làm giảm tuổi thọ actuator.
• Thiếu Logic Interlock: Quạt AHU chưa chạy mà van nước lạnh đã mở, gây ra hiện tượng đọng sương (sweating) trong ống gió. Hoặc nguy hiểm hơn là Chiller chạy khi bơm chưa có dòng chảy (no flow).
• Quá tải tài nguyên Controller: Nhồi nhét quá nhiều point hoặc logic phức tạp vào một DDC cấu hình thấp khiến chu kỳ quét (scan time) bị kéo dài, dẫn đến phản hồi chậm.

Kỹ thuật triển khai tầng Automation

Khi lập trình cho tầng này, kỷ luật về backup dữ liệu là số 1. Tôi đã chứng kiến nhiều kỹ sư mất trắng một tuần làm việc chỉ vì controller bị chạm chập mà không có bản backup gần nhất. Đối với các dự án lớn, việc áp dụng quy trình T&C nghiêm ngặt cho từng bộ DDC trước khi kết nối về server trung tâm là bắt buộc.

Nếu tầng Automation là nơi ra quyết định, thì tầng trên cùng chính là nơi con người giám sát và điều phối toàn bộ "đội quân" đó.

Tầng 3 — Management Level: Giao Diện Và Dữ Liệu Vận Hành

Management Level là lớp cao nhất, nơi người vận hành tương tác với hệ thống qua màn hình SCADA, máy chủ (Server), và các trạm làm việc (Workstation). Tầng này không trực tiếp điều khiển thiết bị (trừ khi có lệnh override thủ công), mà tập trung vào việc hiển thị trạng thái, quản lý cảnh báo (Alarm), lưu trữ dữ liệu lịch sử (Trend log) và lập báo cáo năng lượng.

Trong kỷ nguyên IoT, tầng này còn là cổng kết nối (Gateway) để đẩy dữ liệu lên Cloud hoặc tích hợp với các hệ thống quản trị tài sản (CMMS) và quản lý Data Center chuyên sâu.

Lỗi hay gặp ở Management Level

Lỗi ở tầng này thường liên quan đến phần mềm và cách tổ chức dữ liệu:

• Alarm Fatigue (Bão cảnh báo): Cấu hình ngưỡng cảnh báo quá nhạy khiến màn hình lúc nào cũng đỏ rực. Người vận hành sẽ nảy sinh tâm lý bỏ qua tất cả — bao gồm cả những cảnh báo cháy hoặc tràn nước cực kỳ quan trọng.
• Database bị đầy: Trend log được ghi quá dày (ví dụ 1 phút/lần cho 10.000 điểm) mà không có chính sách dọn dẹp dữ liệu cũ. Sau một năm, server sẽ chạy chậm như rùa hoặc treo hoàn toàn.
• Mất kết nối IP: Do xung đột địa chỉ IP trong mạng nội bộ hoặc cấu hình Firewall chặn các port đặc thù của giao thức Niagara Framework hay BACnet/IP.

Một hệ thống bảo trì BMS tốt phải bắt đầu từ việc tối ưu hóa tầng quản lý này để cung cấp cái nhìn trung thực nhất về "sức khỏe" của tòa nhà.

So Sánh Chi Tiết Cấu Trúc 3 Tầng BMS

Để dễ hình dung về sự khác biệt và mối quan hệ giữa các tầng, hãy xem bảng tóm tắt dưới đây dựa trên các tiêu chuẩn ASHRAE và thực tế thi công:

Việc hiểu rõ bảng so sánh này giúp bạn biết cần ưu tiên nguồn lực vào đâu trong từng giai đoạn dự án. Nếu tầng Field chưa được nghiệm thu chính xác, việc cấu hình đồ họa đẹp mắt ở tầng Management chỉ là "trang điểm cho một cơ thể không khỏe mạnh".

Thực Trạng Tích Hợp Đa Giao Thức Tại Việt Nam

Trong các dự án thực tế, cấu trúc 3 tầng BMS không phải lúc nào cũng thuần nhất một hãng. Một tòa nhà văn phòng hạng A tại TP.HCM có thể dùng Chiller của hãng A (BACnet), AHU của hãng B (Modbus), và hệ thống chiếu sáng của hãng C (DALI). Khi đó, vai trò của tầng Automation trở nên cực kỳ quan trọng trong việc "phiên dịch" dữ liệu.

Tôi luôn khuyến nghị sử dụng các nền tảng mở như Niagara Framework tại tầng này để tránh bị bó buộc vào một nhà cung cấp duy nhất (Vendor Lock-in). Điều này giúp việc nâng cấp và thay thế linh kiện sau này trở nên linh hoạt hơn rất nhiều. Đồng thời, kỹ sư vận hành cũng chỉ cần học một giao diện duy nhất thay vì phải sử dụng 3-4 phần mềm khác nhau.

Để đạt được sự tích hợp trơn tru này, quy trình T&C BMS phải được thực hiện từ bước kiểm tra danh sách điểm (Data Point List) cho đến việc kiểm tra tính tương thích của firmware thiết bị. Một lỗi nhỏ trong việc khai báo Object ID của BACnet cũng có thể làm hệ thống treo cứng khi đưa vào vận hành thực tế.

Kết Luận

Cấu trúc 3 tầng BMS là "xương sống" cho mọi tòa nhà thông minh và trung tâm dữ liệu hiện đại. Field Level mang lại sự trung thực của dữ liệu, Automation Level mang lại sự thông minh của logic, và Management Level mang lại sự hiệu quả trong quản trị. Một kỹ sư giỏi không chỉ biết nhìn vào màn hình SCADA mà phải hiểu rõ những gì đang diễn ra ở tủ DDC và tận cùng của các đầu cảm biến tại hiện trường.

Hy vọng những chia sẻ thực chiến này giúp ích cho bạn trong việc thiết kế và vận hành hệ thống. Nếu bạn đang gặp khó khăn trong việc tối ưu hóa cấu trúc này cho dự án của mình, đừng ngần ngại tìm kiếm các đơn vị chuyên sâu về đào tạo BMS và tư vấn kỹ thuật để có giải pháp bền vững nhất.
