Modbus và BACnet là 2 giao thức cần nắm rõ đối với bất kỳ kỹ sư M&E nào muốn thăng tiến trong ngành Tự động hóa tòa nhà. Trong suốt 20 năm gắn bó với các hệ thống HVAC và BMS, đặc biệt là 15 năm trực tiếp vận hành các dự án Data center quy mô lớn, tôi nhận thấy sự nhầm lẫn giữa hai giao thức này là nguyên nhân hàng đầu gây đình trệ dự án. Tại các khóa đào tạo BMS của Nam Hoàng Controls, việc hiểu sai bản chất Modbus và BACnet thường dẫn đến sai sót trong quy trình T&C và gây khó khăn cho công tác bảo trì hệ thống sau này.
Chuẩn truyền thông là lớp vật lý quy định cách thức kết nối điện học (dây dẫn, điện áp), trong khi giao thức truyền thông là ngôn ngữ lập trình quy định cách đóng gói và hiểu dữ liệu. Việc nhầm lẫn giữa hai khái niệm này khiến kỹ sư khó khăn trong việc lựa chọn thiết bị và lập trình tích hợp hệ thống BMS.

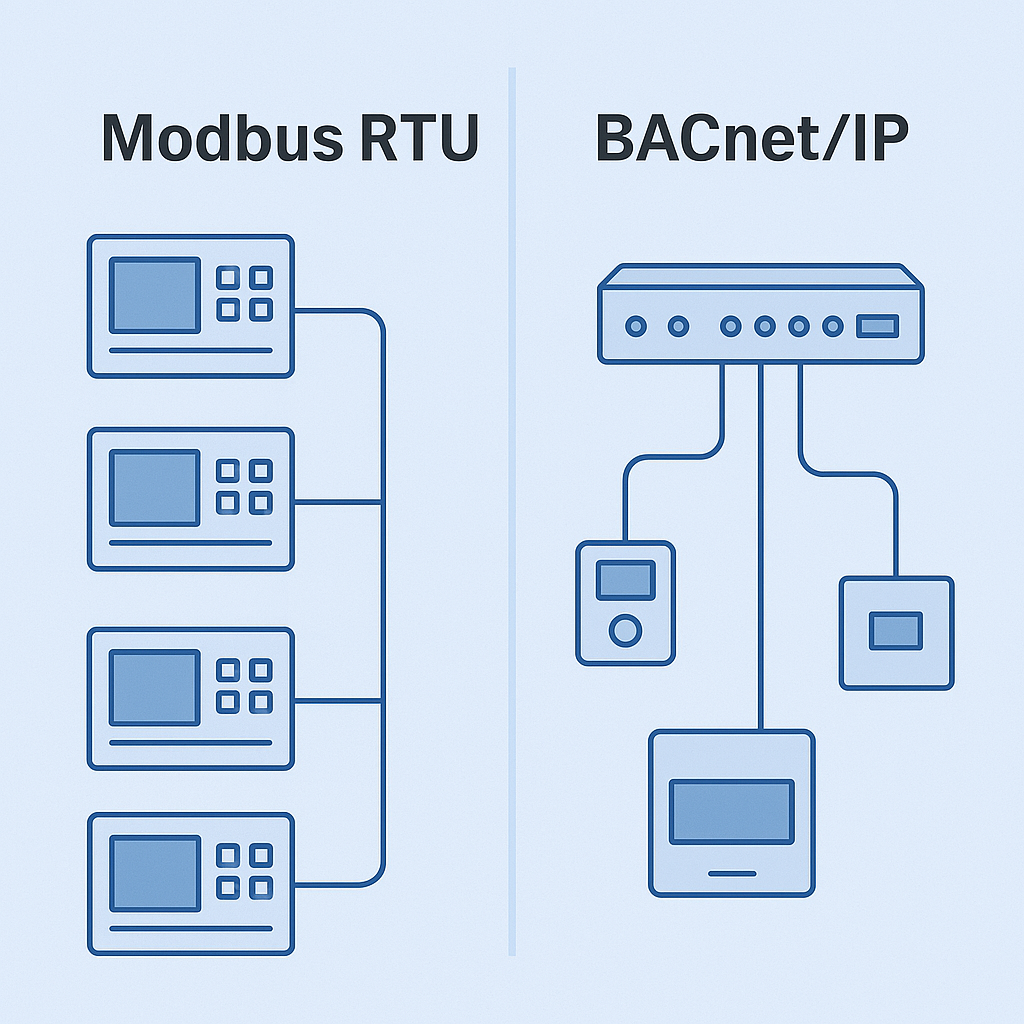

Trong quá trình thi công và giám sát quy trình T&C tại công trường, tôi nhận thấy rất nhiều anh em kỹ sư M&E thường gọi chung RS485 là Modbus, hay cáp mạng Ethernet là BACnet. Đây là một sự nhầm lẫn về bản chất kỹ thuật nghiêm trọng. Để làm chủ Modbus và BACnet, trước tiên chúng ta phải phân tách rõ ràng hai lớp này trong mô hình OSI.
Modbus là giao thức truyền thông mã nguồn mở, hoạt động dựa trên cấu trúc các thanh ghi dữ liệu đơn giản, chủ yếu được dùng để kết nối các thiết bị trường như đồng hồ điện, biến tần. Đây là giao thức phổ biến nhất nhờ tính gọn nhẹ, dễ triển khai và chi phí thiết bị đầu cuối thấp.
Giao thức Modbus được Modicon (nay thuộc Schneider Electric) phát triển từ năm 1979 dành cho các PLC. Trong các dự án Data center, Modbus đóng vai trò không thể thay thế ở tầng thiết bị đo lường năng lượng. Cấu trúc của Modbus dựa trên việc đọc và ghi dữ liệu vào các thanh ghi (Registers) chứa các con số nguyên hoặc bit trạng thái (Coils).
Sức mạnh của Modbus nằm ở sự đơn giản và tính "mở" hoàn toàn. Tuy nhiên, điểm yếu của nó là thiếu tính ngữ nghĩa. Khi bảo trì hệ thống, nếu không có bảng "Modbus Map", kỹ sư sẽ không thể biết thanh ghi 40001 đang chứa giá trị của nhiệt độ hay áp suất. Điều này yêu cầu người kỹ sư phải có kinh nghiệm thực chiến cao để thực hiện quy trình T&C chính xác.

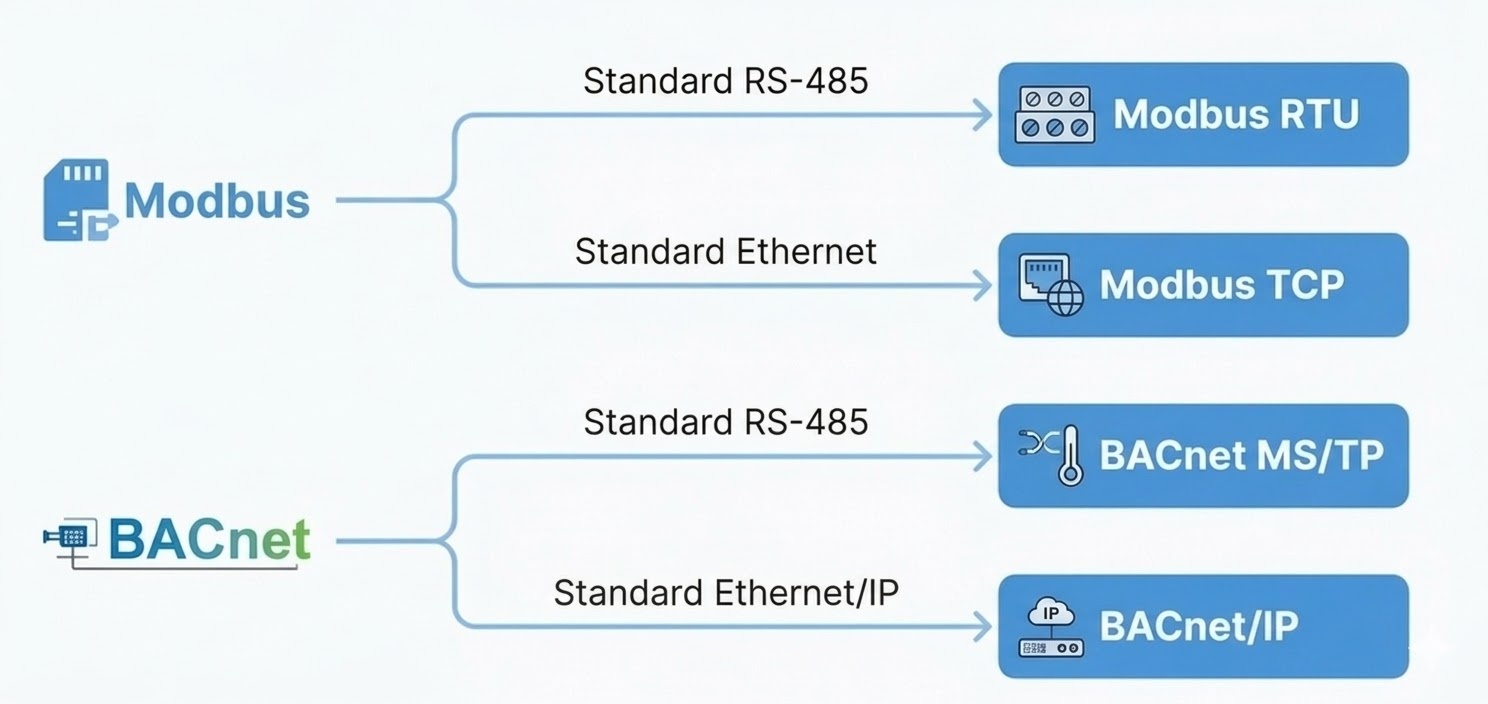

Các biến thể phổ biến của Modbus
BACnet là giao thức truyền thông chuyên dụng cho ngành tự động hóa tòa nhà (Building Automation), hoạt động theo mô hình hướng đối tượng giúp tự động hóa việc nhận diện và quản lý dữ liệu. Nó được thiết kế để chuẩn hóa việc giao tiếp giữa các hệ thống HVAC, chiếu sáng và an ninh từ nhiều nhà sản xuất khác nhau.
BACnet (Building Automation and Control Networks) được ASHRAE phát triển vào năm 1995. Khác với Modbus, BACnet được sinh ra dành riêng cho hệ sinh thái tòa nhà thông minh. BACnet không dùng thanh ghi mà sử dụng tư duy "hướng đối tượng" (Object-oriented). Một điểm dữ liệu trong BACnet (ví dụ: nhiệt độ phòng) là một đối tượng (Object) mang theo nhiều thuộc tính (Properties) như: giá trị hiện tại, đơn vị, trạng thái lỗi.
Theo kinh nghiệm vận hành tại các tòa nhà hạng A, việc sử dụng BACnet giúp rút ngắn 50% thời gian thực hiện quy trình T&C nhờ tính năng "Auto-discovery". Hệ thống BMS có thể tự động quét thấy các thiết bị mới cắm vào mạng mà không cần khai báo địa chỉ thủ công như Modbus. Đây là nội dung cốt lõi trong các chương trình đào tạo BMS nâng cao tại Nam Hoàng Controls.
Sự khác biệt lớn nhất giữa Modbus và BACnet nằm ở cách thức tổ chức dữ liệu và khả năng tự nhận diện thiết bị trong mạng lưới. Trong khi Modbus đòi hỏi sự can thiệp thủ công tỉ mỉ, BACnet cung cấp một nền tảng thông minh, tự động hóa cao phù hợp cho các hệ thống phức tạp.
Dưới đây là bảng so sánh kỹ thuật sâu được đúc kết từ thực tế tư vấn quy trình T&C của Nam Hoàng Controls:
|
Tiêu chí |
Giao thức Modbus |
Giao thức BACnet |
|---|---|---|
|
Mô hình dữ liệu |
Thanh ghi (Registers) - Chỉ là các con số thô. |
Hướng đối tượng (Objects) - Kèm theo ngữ nghĩa và đơn vị. |
|
Cơ chế giao tiếp |
Master-Slave (Chủ - Tớ). |
Peer-to-Peer, Client-Server, Broadcast. |
|
Tính linh hoạt |
Thấp, cần Mapping thủ công từng điểm. |
Cao, hỗ trợ tự động khám phá (Self-discovery). |
|
Tốc độ truyền |
Rất nhanh do gói tin cực nhẹ. |
Trung bình đến nhanh tùy thuộc hạ tầng IP. |
|
Chi phí thiết bị |
Rẻ, phổ biến ở mọi loại cảm biến. |
Cao hơn, thường ở các bộ điều khiển thông minh. |
Cơ chế Master-Slave vs Peer-to-Peer
Modbus hoạt động theo cơ chế Master-Slave. Thiết bị Master (thường là bộ điều khiển trung tâm) phải "hỏi" từng Slave thì Slave mới được "trả lời". Nếu hệ thống có 100 đồng hồ điện, Master phải lần lượt hỏi từ 1 đến 100. Điều này đảm bảo tính ổn định nhưng gây trễ nếu số lượng thiết bị quá lớn.
Ngược lại, BACnet hỗ trợ Peer-to-Peer. Các thiết bị có thể chủ động gửi dữ liệu khi có sự thay đổi (Change of Value - COV) mà không cần chờ Master hỏi. Điều này cực kỳ quan trọng trong bảo trì hệ thống và vận hành thời gian thực tại các Data center, nơi mà một cảnh báo nhiệt độ cần được ưu tiên truyền đi ngay lập tức.

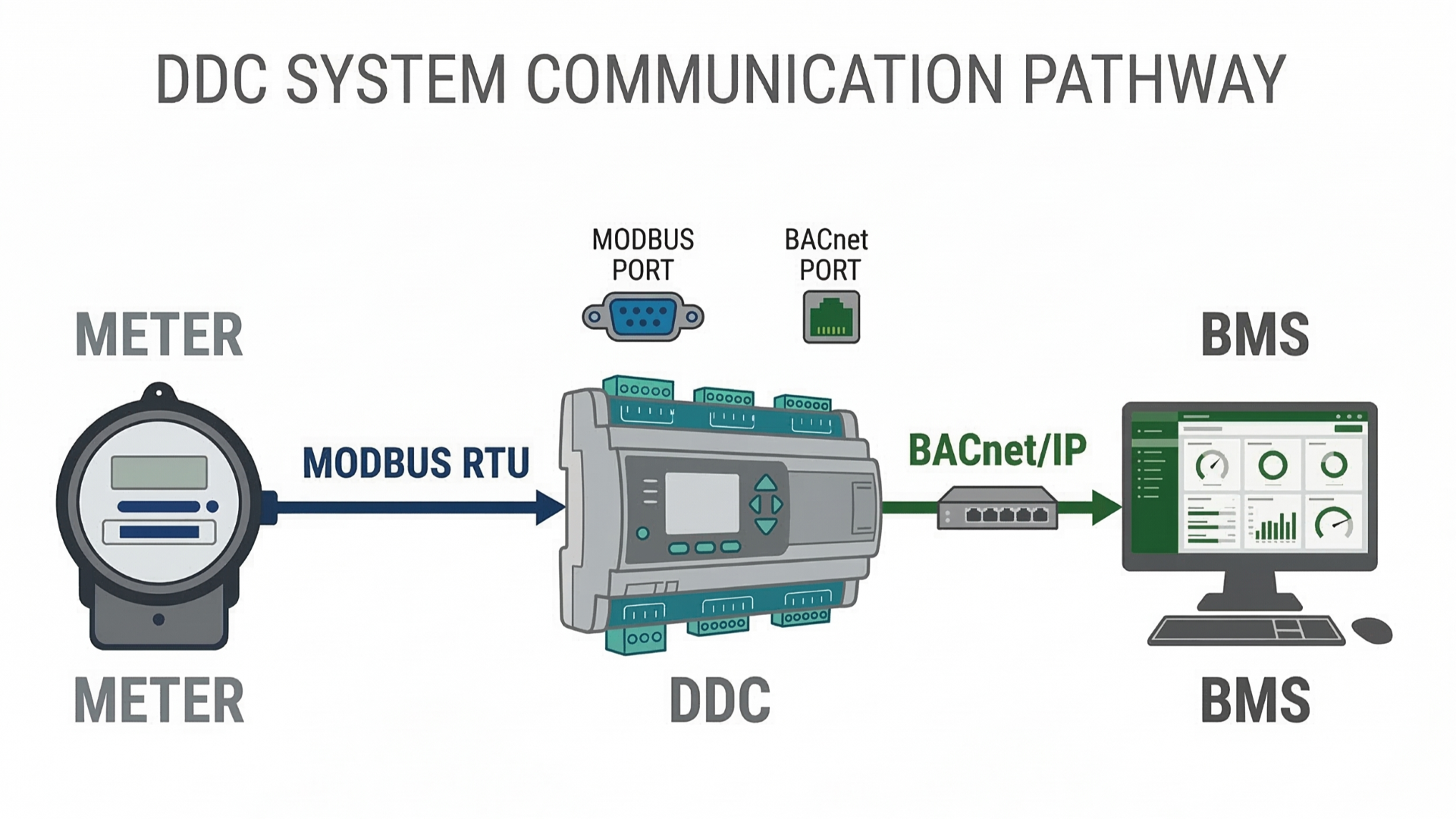

Trong một hệ thống BMS tiêu chuẩn, Modbus thường được ưu tiên cho tầng thiết bị đo lường năng lượng nhờ chi phí thấp, trong khi BACnet là lựa chọn bắt buộc cho tầng điều khiển HVAC và tích hợp hệ thống tổng thể. Sự phối hợp nhịp nhàng giữa hai giao thức này giúp tối ưu hóa cả về hiệu suất kỹ thuật lẫn chi phí đầu tư.
Dữ liệu từ các dự án Data center mà tôi từng tham gia T&C cho thấy, việc kết hợp nhuần nhuyễn Modbus và BACnet là dấu ấn của một kỹ sư đẳng cấp. Bạn không thể dùng duy nhất một giao thức cho tất cả mọi thứ nếu muốn tối ưu chi phí và hiệu năng.
Lựa chọn Modbus cho thiết bị đo lường
Tôi luôn tư vấn khách hàng sử dụng Modbus RTU cho hệ thống tủ PDU, UPS, máy phát điện và cảm biến rò rỉ nước. Tại sao? Vì các thiết bị này truyền tải các thông số định kỳ (V, A, Hz, kW) và không yêu cầu các tính năng điều khiển phức tạp. Việc dùng Modbus giúp giảm giá thành thiết bị đầu cuối đáng kể, giúp ngân sách dự án được tối ưu.
Lựa chọn BACnet cho hệ thống điều khiển HVAC
Đối với hệ thống Chiller, AHU, hay các bộ điều khiển DDC, BACnet là lựa chọn không thể bàn cãi. Khả năng đồng bộ lịch trình (Scheduling) và quản lý báo động (Alarming) của BACnet giúp phần mềm BMS vận hành mượt mà. Đặc biệt, khi bảo trì hệ thống, khả năng đọc được trạng thái thiết bị (Online/Offline) thông qua giao thức BACnet giúp kỹ sư nhanh chóng khoanh vùng sự cố.
Quy trình T&C hệ thống BMS đòi hỏi kỹ sư phải kiểm soát chặt chẽ việc gán địa chỉ thiết bị, cấu hình Gateway và kiểm tra tính toàn vẹn của đường truyền tín hiệu. Những sai sót trong giai đoạn này thường dẫn đến các lỗi chập chờn khó khắc phục trong quá trình vận hành và bảo trì sau này.
Những sai lầm "chết người" thường bộc lộ rõ nhất trong quy trình T&C. Với kinh nghiệm xử lý sự cố hàng trăm dự án, đây là những đúc kết xương máu khi bạn phải "trộn lẫn" Modbus và BACnet:
Quá trình ánh xạ (Mapping) từ thanh ghi Modbus lên phần mềm BMS đòi hỏi bạn phải có tài liệu "Modbus Register List" chuẩn từ nhà sản xuất. Một lỗi cực kỳ phổ biến là sai địa chỉ Offset (lệch +1 hoặc -1 đơn vị địa chỉ). Nếu không phát hiện sớm trong quy trình T&C, toàn bộ dữ liệu hiển thị trên giao diện BMS sẽ bị sai lệch, dẫn đến các quyết định vận hành sai lầm.
Dù BACnet rất thông minh với tính năng quét tự động, nhưng nếu bạn đấu nối quá nhiều thiết bị BACnet MS/TP trên một nhánh mạng RS485 (vượt quá 32 thiết bị mà không có Repeater), tính năng Broadcast sẽ làm nghẽn toàn bộ đường truyền. Một kỹ sư được đào tạo BMS bài bản phải biết cách phân đoạn mạng (Segmenting) bằng BACnet IP Router để đảm bảo tính ổn định.
Trong thực tế, nhiều thiết bị chỉ hỗ trợ Modbus nhưng trung tâm điều khiển lại yêu cầu BACnet. Khi đó, việc lựa chọn Gateway (Modbus to BACnet) là cực kỳ quan trọng. Bạn phải kiểm tra dung lượng của Gateway (số lượng Points hỗ trợ) để tránh việc mua nhầm thiết bị không đủ cấu hình, gây lãng phí và chậm tiến độ dự án.
Bảo trì hệ thống BMS không chỉ là kiểm tra phần cứng mà còn là giám sát sức khỏe của các luồng dữ liệu truyền thông giữa các thiết bị. Việc sử dụng các công cụ phân tích giao thức chuyên sâu giúp kỹ sư phát hiện sớm các nguy cơ đứt gãy tín hiệu trước khi sự cố nghiêm trọng xảy ra.
Trong công tác bảo trì hệ thống định kỳ, tôi thường sử dụng các phần mềm phân tích như Wireshark (cho BACnet IP/Modbus TCP) hoặc Modscan (cho Modbus RTU). Việc quan sát các gói tin (Packet) giúp chúng ta nhận diện được các thiết bị đang bị lỗi phản hồi hoặc các thiết bị đang "spam" dữ liệu rác lên mạng lưới.
Tại các dự án Data center, việc bảo trì phải được thực hiện mà không làm gián đoạn hệ thống. Hiểu rõ sự khác biệt giữa cách xử lý lỗi của Modbus và BACnet giúp kỹ sư cô lập thiết bị lỗi mà không ảnh hưởng đến các thiết bị khác trong cùng loop mạng.
Chương trình đào tạo BMS tại Nam Hoàng Controls tập trung vào kỹ năng thực hành trên thiết bị thật, giúp kỹ sư làm chủ hoàn toàn các giao thức truyền thông và quy trình xử lý sự cố thực tế. Chúng tôi cam kết truyền tải những kinh nghiệm thực chiến quý báu để học viên có thể tự tin triển khai các dự án quy mô lớn ngay sau khóa học.
Modbus và BACnet không phải là những khái niệm có thể học vẹt từ sách vở. Sự tinh tế nằm ở chỗ bạn biết dùng giao thức nào, ở vị trí nào và giải quyết các xung đột ra sao trong thực tế thi công. Tại Nam Hoàng Controls, chúng tôi cung cấp các giải pháp đào tạo và tư vấn chuyên sâu:
Sự nghiệp của một kỹ sư Tự động hóa sẽ bước sang trang mới khi bạn thực sự làm chủ được các giao thức truyền thông. Đừng để những sai sót về Modbus và BACnet làm rào cản bước tiến của bạn. Hãy liên hệ ngay với Nam Hoàng Controls để nhận tư vấn về các khóa học và dịch vụ kỹ thuật chuyên nghiệp nhất!
