Cảm biến BMS: Gắn sai vị trí = hệ thống vận hành sai

Cảm biến BMS đóng vai trò “tai mắt” giúp hệ thống thu thập dữ liệu chính xác để điều khiển HVAC, chiếu sáng, thông gió, áp suất… Nhưng chỉ cần gắn sai vị trí, hệ thống có thể vận hành sai lệch hoàn toàn: chạy sai công suất, tiêu tốn năng lượng, giảm tuổi thọ thiết bị.

1. Các loại cảm biến BMS thông dụng

Cảm biến nhiệt độ (Temperature Sensor)

Loại phổ biến: PT1000, NTC10K, 4-20mA, 0-10V
Ứng dụng: điều khiển FCU, AHU, chiller
Lưu ý: Không gắn gần nguồn nhiệt, cửa gió cấp/hồi, ánh nắng trực tiếp

Cảm biến độ ẩm (Humidity Sensor)

Ứng dụng: duy trì độ ẩm cho phòng sạch, văn phòng
Lưu ý: Tránh vị trí có nước đọng, cần không khí lưu thông đều

Cảm biến chênh áp (Differential Pressure Sensor)

Dải đo: 0–500Pa, 0–2500Pa
Ứng dụng: giám sát lọc bụi, chênh áp phòng sạch
Lưu ý: Tránh gió trực tiếp, đảm bảo đầu dò kín khí

Cảm biến CO2 / CO

Ứng dụng: giám sát chất lượng không khí
Lưu ý: Không đặt sát người, gần máy photocopy, cửa ra vào

cảm biến BMS

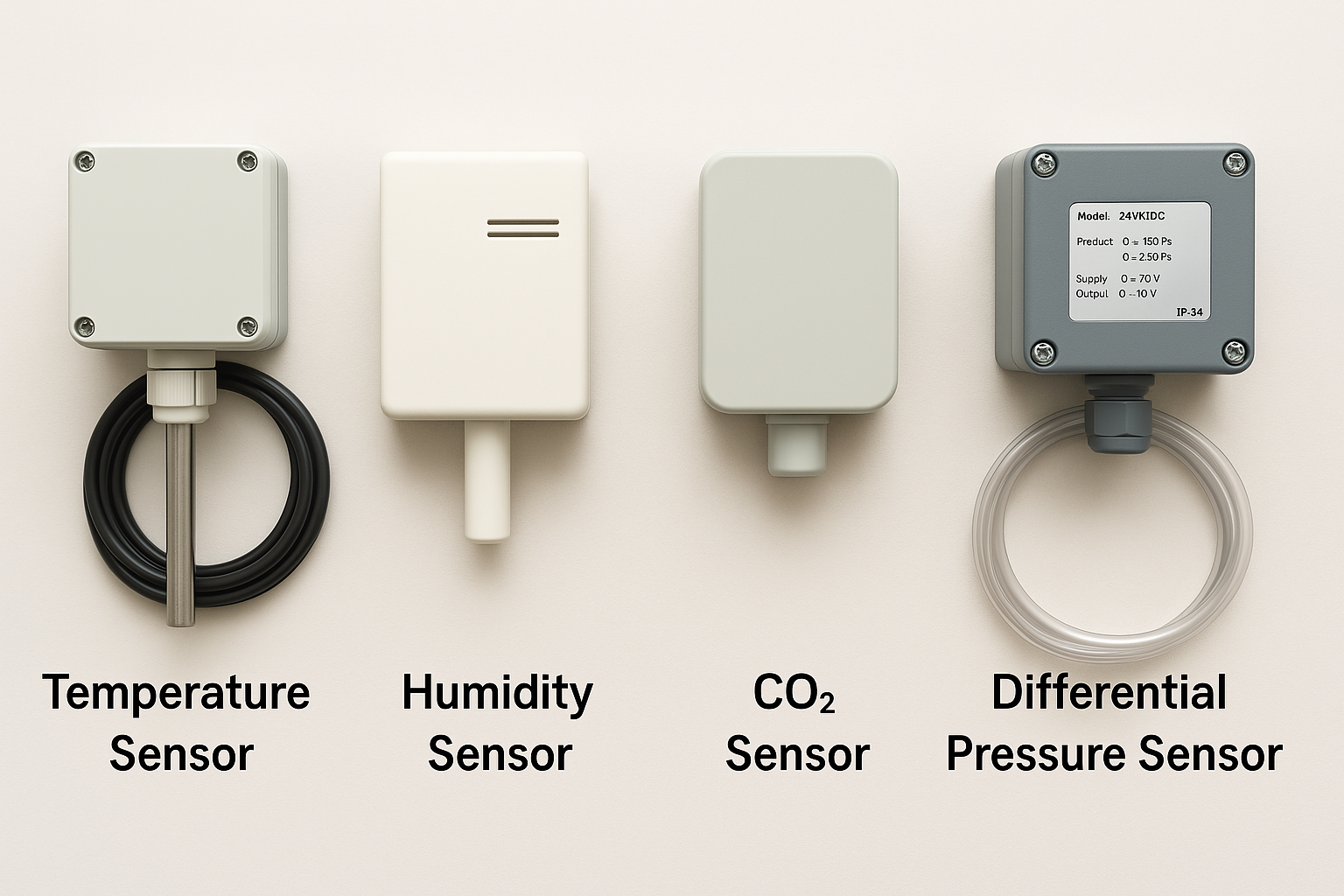

Các loại cảm biến BMS thông dụng

2. Lưu ý khi lắp đặt cảm biến BMS

Lắp đặt đúng kỹ thuật là yếu tố tiên quyết để cảm biến hoạt động chính xác và ổn định.

Đặt đúng vị trí: Dựa theo luồng khí, độ cao chuẩn theo hướng dẫn kỹ thuật
Tránh nhiễu tín hiệu: Không đi dây chung với nguồn, dùng dây shield
Đấu nối đúng chuẩn: Kiểm tra kỹ sơ đồ điện, loại tín hiệu (analog/digital)
Lắp phụ kiện đi kèm: Với ống gió nên dùng sensor pocket hoặc đầu dò chuyên dụng
Kiểm tra lại tín hiệu sau khi gắn: So sánh với thiết bị đo tay hoặc cảm biến khác

Ví dụ: Một cảm biến nhiệt độ gắn ngay cửa gió cấp sẽ luôn đọc thấp, khiến hệ thống BMS yêu cầu tăng công suất chiller dù nhiệt độ phòng đã đủ – gây tốn điện, giảm hiệu quả vận hành.

3. Ảnh hưởng của cảm biến đến quá trình vận hành hệ thống

Một cảm biến sai thông số hoặc gắn sai vị trí sẽ gây ra nhiều hậu quả nghiêm trọng:

Điều khiển sai → thiết bị chạy không tối ưu
Cảnh báo không chính xác → tăng rủi ro bảo trì
Sai lệch dữ liệu → khó giám sát, phân tích hiệu quả
Tăng chi phí vận hành và hao mòn thiết bị

Đặc biệt trong môi trường yêu cầu nghiêm ngặt như bệnh viện, nhà máy thực phẩm – sai số từ cảm biến có thể ảnh hưởng đến chất lượng sản phẩm hoặc sức khỏe người dùng.

4. Cách đọc catalogue cảm biến: Các thông số cần chú ý

Khi chọn cảm biến BMS, đừng chỉ nhìn vào thương hiệu – hãy phân tích kỹ catalogue:

Thông số	Giải thích
Dải đo	Phù hợp với ứng dụng thực tế, tránh quá rộng
Tín hiệu ngõ ra	Analog (0–10V, 4–20mA) hoặc Digital (Modbus/BACnet), phải tương thích hệ BMS
Nguồn cấp	Thường là 24VAC/VDC, đấu sai dễ gây cháy thiết bị
Độ chính xác	Càng nhỏ càng tốt (±0.3°C, ±2%RH...)
Chuẩn IP	Lắp ngoài trời cần IP65 trở lên
Nhiệt độ làm việc	Đảm bảo sensor không bị sai số do quá nhiệt hoặc quá lạnh

Việc gắn cảm biến BMS đúng vị trí và hiểu rõ thông số catalogue không chỉ giúp hệ thống vận hành hiệu quả mà còn tránh sai lệch điều khiển, tăng tuổi thọ thiết bị và giảm chi phí bảo trì. Đừng đánh giá thấp vai trò của cảm biến – chỉ cần một lỗi nhỏ trong lắp đặt, toàn bộ hệ thống có thể vận hành sai lệch đáng kể. Tham khảo thêm các dịch vụ của Nam Hoang Controls để tối ưu hệ thống của bạn !
