Trong kỷ nguyên của các tòa nhà thông minh và các trung tâm dữ liệu (Data center) hiện đại, việc hiểu rõ HLI và LLI trong BMS là yêu cầu bắt buộc đối với mọi kỹ sư vận hành. Đây không chỉ là những khái niệm lý thuyết mà là nền tảng cốt lõi để xây dựng một hệ thống quản lý tòa nhà (BMS) hoạt động ổn định, linh hoạt và tối ưu chi phí. HLI (High-Level Interface) đại diện cho sự kết nối kỹ thuật số thông minh qua phần mềm, trong khi LLI (Low-Level Interface) là những kết nối vật lý bằng dây dẫn đáng tin cậy. Sự kết hợp nhuần nhuyễn giữa hai phương thức này quyết định trực tiếp đến hiệu quả của quy trình T&C (Test & Commissioning) và chất lượng công tác bảo trì hệ thống sau này. Với 15 năm thực chiến, Nam Hoàng Controls sẽ giúp bạn bóc tách chi tiết từng thành phần để ứng dụng hiệu quả nhất vào dự án thực tế.
HLI (High-Level Interface) hay giao thức bậc cao là phương thức truyền thông kỹ thuật số giữa hệ thống BMS và các thiết bị/hệ thống bên thứ ba thông qua các giao thức phần mềm. Thay vì đi dây tín hiệu cho từng điểm dữ liệu, HLI cho phép trao đổi hàng ngàn thông tin chỉ qua một đường truyền mạng duy nhất.
Theo kinh nghiệm thực tế của Nam Hoàng Controls khi tham gia các dự án đào tạo BMS, HLI đóng vai trò là "ngôn ngữ chung" giúp các hệ thống khác nhau như Chiller, UPS, hay Fire Alarm có thể "nói chuyện" với trung tâm điều khiển. Việc sử dụng HLI giúp giảm thiểu đáng kể khối lượng cáp đồng, từ đó tối ưu không gian hạ tầng kỹ thuật, đặc biệt là trong các môi trường mật độ cao như Data center. HLI không chỉ gửi lệnh bật/tắt đơn thuần mà còn truyền tải các dữ liệu phức tạp như thông số năng lượng, mã lỗi chi tiết và trạng thái vận hành theo thời gian thực.

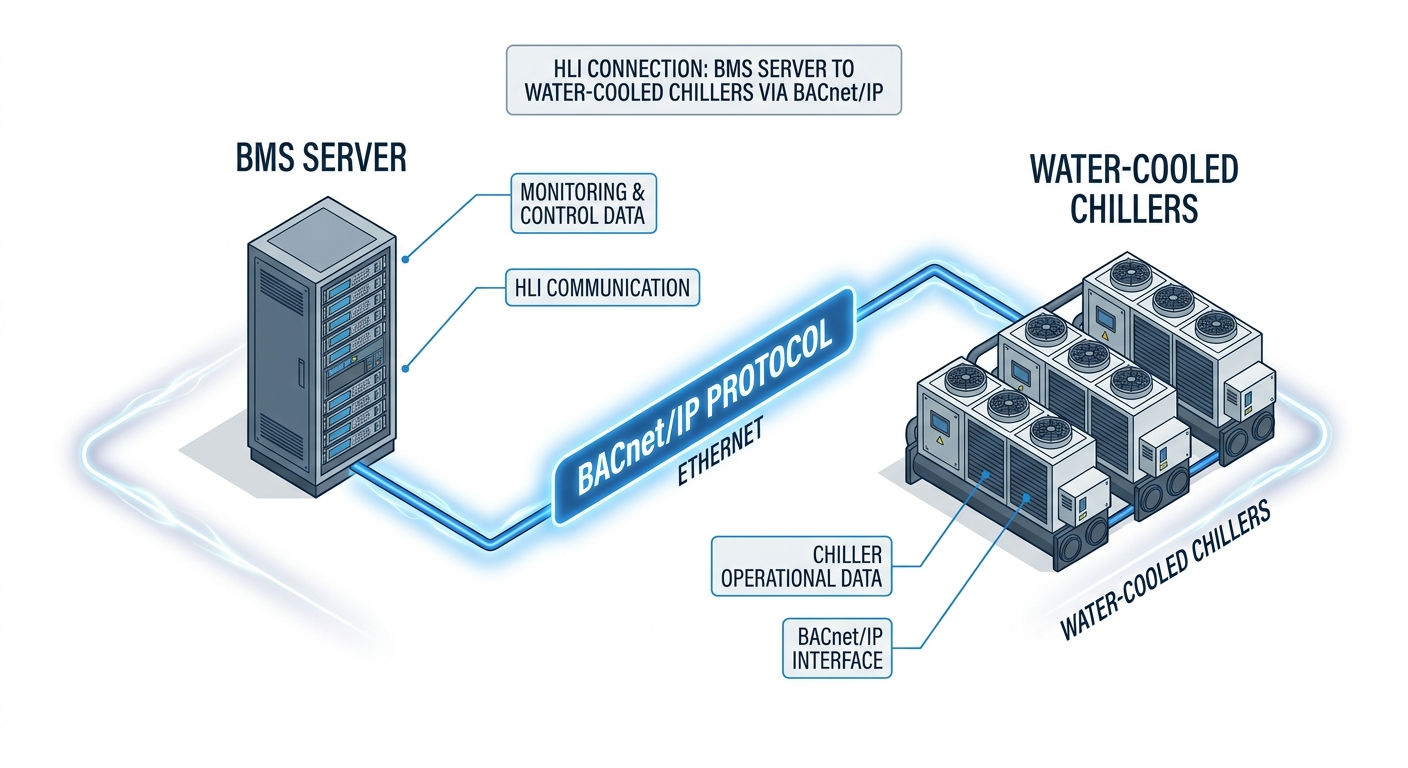

Hình ảnh: HLI giúp BMS kết nối đến các thiết bị với lượng thông tin phức tạp như Chiller
Trong quá trình T&C, Nam Hoàng Controls thường xuyên làm việc với HLI, đó là các giao thức như BACnet (truyền thống cho HVAC), Modbus (phổ biến cho đồng hồ điện, UPS), và gần đây là MQTT hay SNMP cho các hệ thống IoT và IT. Mỗi giao thức có một đặc thù riêng: BACnet mạnh về tính chuẩn hóa đối tượng, trong khi Modbus lại cực kỳ hiệu quả trong việc đọc thanh ghi dữ liệu thô từ các thiết bị đo lường. Các giao thức truyền thông là "trái tim" của HLI, cho phép các thiết bị từ nhiều nhà sản xuất khác nhau có thể tương tác một cách đồng bộ mà không bị rào cản về công nghệ độc quyền. Việc lựa chọn đúng giao thức trong giai đoạn thiết kế sẽ giúp việc bảo trì hệ thống sau này trở nên dễ dàng hơn, tránh các lỗi mất kết nối (Communication Failure) không đáng có.
Ưu điểm lớn nhất của HLI chính là khả năng mở rộng (Scalability) và độ sâu của dữ liệu. Một đường dây RS485 hoặc cáp mạng LAN có thể mang theo hàng trăm "point" (điểm dữ liệu) mà không cần thêm module I/O vật lý.
Tại các dự án Data center tiêu chuẩn Tier III trở lên, HLI là công cụ không thể thiếu để giám sát chi tiết đến từng thanh PDU (Power Distribution Unit) hay trạng thái từng cell pin của hệ thống UPS. Nó cung cấp các thông tin chẩn đoán chuyên sâu giúp đội ngũ kỹ thuật dự báo được sự cố trước khi nó xảy ra. Hơn nữa, chi phí lắp đặt HLI thường thấp hơn LLI nếu xét trên tổng số lượng điểm dữ liệu được tích hợp, do tiết kiệm được chi phí vật tư dây dẫn và công nhân thi công.
LLI (Low-Level Interface) hay giao thức bậc thấp là phương thức kết nối vật lý trực tiếp (hardwired) giữa BMS và thiết bị thông qua các tín hiệu điện tiêu chuẩn. Đây là phương thức truyền thống nhưng vẫn giữ vai trò xương sống trong bất kỳ hệ thống điều khiển nào.
Nếu HLI là một cuộc hội thoại qua điện thoại thông minh, thì LLI giống như một cái chạm tay trực tiếp. Các tín hiệu LLI bao gồm tiếp điểm khô (dry contact) hoặc các dải điện áp/dòng điện chuẩn (0-10V, 4-20mA). Trong bảo trì hệ thống, LLI được yêu thích bởi tính minh bạch: bạn có thể dùng đồng hồ vạn năng để kiểm tra ngay lập tức tín hiệu có tồn tại hay không mà không cần đến các phần mềm phân tích giao thức phức tạp. Điều này cực kỳ quan trọng đối với các chức năng bảo vệ an toàn và liên động (interlock).

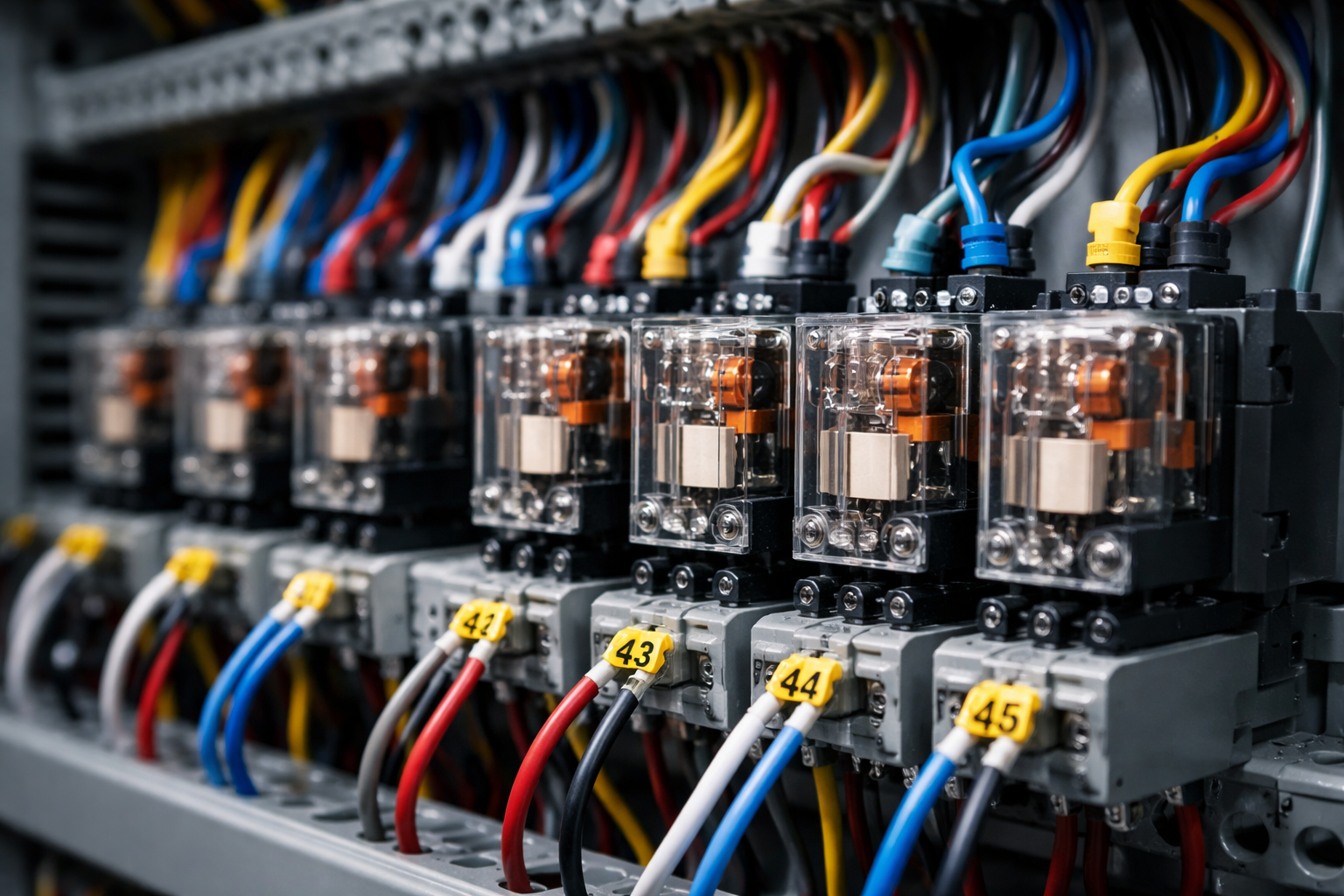

Hình ảnh: Các tín hiệu drycontact từ các relay - tiêu biểu cho LLI
Các tín hiệu trong LLI được chia thành 4 loại cơ bản, tạo nên ngôn ngữ vật lý của hệ thống điều khiển tự động hóa tòa nhà.
1. Digital Input (DI): Nhận tín hiệu trạng thái Bật/Tắt (ví dụ: phản hồi chạy bơm, trạng thái lỗi biến tần).
2. Digital Output (DO): Gửi lệnh đóng/ngắt (ví dụ: lệnh chạy/dừng quạt, mở/đóng đèn).
3. Analog Input (AI): Đọc giá trị biến thiên (ví dụ: cảm biến nhiệt độ, áp suất, độ ẩm).
4. Analog Output (AO): Điều khiển thiết bị theo tỷ lệ (ví dụ: điều tiết độ mở van 0-100%, thay đổi tần số biến tần).
Trong các khóa đào tạo BMS tại Nam Hoàng Controls, chúng tôi luôn nhấn mạnh việc nắm vững các loại tín hiệu này là bước đầu tiên để trở thành một chuyên gia T&C thực thụ.
Mặc dù HLI rất hiện đại, nhưng LLI vẫn giữ vị trí "chốt chặn" an toàn cuối cùng nhờ tính độc lập và độ tin cậy cực cao, không phụ thuộc vào hạ tầng mạng LAN hay lỗi phần mềm.
Hãy tưởng tượng trong một Data center, khi hệ thống mạng trục gặp sự cố, các kết nối HLI có thể bị gián đoạn. Lúc này, các tín hiệu LLI như liên động khẩn cấp (Emergency Stop) hoặc tín hiệu báo cháy trực tiếp vẫn phải hoạt động để bảo vệ thiết bị. Trong quy trình T&C, Nam Hoàng Controls luôn thiết kế các kịch bản dự phòng sao cho những lệnh điều khiển quan trọng nhất vẫn được thực hiện qua LLI. Sự ổn định của LLI giúp hệ thống vận hành bền bỉ qua hàng chục năm mà ít khi gặp các sự cố về tương thích phần mềm.
Việc lựa chọn giữa HLI và LLI không phải là chọn cái này bỏ cái kia, mà là nghệ thuật phối hợp để đạt được hiệu quả kỹ thuật và kinh tế cao nhất cho dự án.
Dưới đây là bảng so sánh giúp các kỹ sư có cái nhìn tổng quan nhất khi thiết kế hoặc thực hiện quy trình T&C:
|
Đặc tính |
High-Level Interface (HLI) |
Low-Level Interface (LLI) |
|---|---|---|
|
Cấu trúc kết nối |
Phần mềm/Giao thức (Ethernet, RS485) |
Đấu nối vật lý (Hardwired I/O) |
|
Khối lượng dữ liệu |
Rất lớn (Hàng trăm thông số/link) |
Hạn chế (1 dây = 1 tín hiệu) |
|
Độ tin cậy |
Phụ thuộc vào mạng & driver |
Cực cao, ổn định tuyệt đối |
|
Chi phí thi công |
Thấp (Ít dây dẫn, ít module) |
Cao (Tốn dây đồng, nhân công, tủ điện) |
|
Đào tạo & Bảo trì |
Cần kiến thức IT/Giao thức sâu |
Kiến thức điện/điện tử cơ bản |
|
Ứng dụng điển hình |
Chiller, UPS, PDU, Máy phát điện |
Bơm, Quạt, Van, Nút nhấn khẩn cấp |
Trong môi trường khắt khe như Data center, sự kết hợp giữa HLI và LLI được tính toán tỉ mỉ để đảm bảo tính sẵn sàng cao nhất (High Availability) cho hệ thống.
Dữ liệu thực tế từ các dự án Nam Hoàng Controls thực hiện cho thấy, một hệ thống Chiller thường sử dụng HLI (BACnet/IP) để đẩy toàn bộ các thông số về nhiệt độ nước cấp/hồi, áp suất dầu, dòng điện máy nén về trung tâm giám sát. Tuy nhiên, lệnh chạy/dừng bơm sơ cấp vẫn được ưu tiên dùng LLI (DI/DO) để đảm bảo dù hệ thống mạng có lỗi, người vận hành vẫn có thể can thiệp thủ công từ tủ điện. Sự phân cấp này là nội dung trọng tâm trong các chương trình đào tạo BMS nâng cao tại Nam Hoàng Controls.

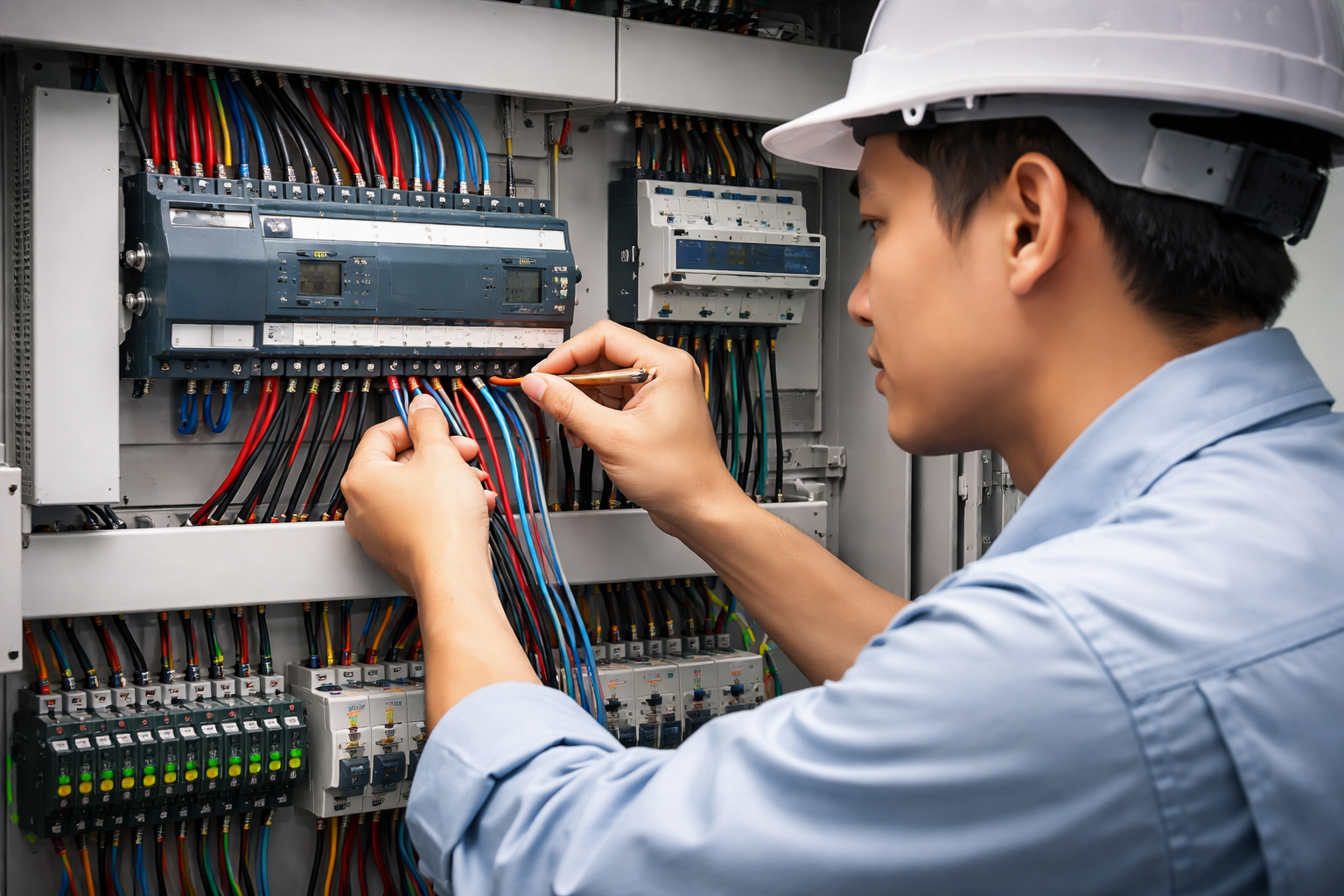

Hình ảnh: Kỹ sư BMS làm việc với HLI và LLI hằng ngày
HLI là trợ thủ đắc lực trong việc hiện thực hóa các báo cáo năng lượng thông minh, giúp chủ đầu tư tối ưu hóa chi phí vận hành.
Thông qua HLI, hệ thống BMS có thể thu thập dữ liệu từ hàng trăm đồng hồ đa năng Modbus để tính toán chỉ số PUE (Power Usage Effectiveness) cho Data center một cách tự động. Nếu sử dụng LLI cho việc này, chi phí cho các bộ chuyển đổi và module AI sẽ trở nên khổng lồ và không khả thi. Hơn nữa, việc bảo trì hệ thống quản lý năng lượng này chủ yếu nằm ở lớp phần mềm, giúp việc cập nhật và thay đổi ngưỡng cảnh báo trở nên cực kỳ linh hoạt.
Những kịch bản quan trọng nhất liên quan đến tính mạng con người và an toàn cháy nổ luôn ưu tiên LLI.
Khi có tín hiệu báo cháy, BMS phải thực hiện kịch bản xả khói và tạo áp cầu thang. Toàn bộ các tiếp điểm từ tủ báo cháy đến BMS và từ BMS đến các quạt tăng áp đều phải đi dây trực tiếp (LLI). Điều này loại bỏ mọi rủi ro về độ trễ mạng hoặc lỗi phần mềm gateway. Quy trình T&C của Nam Hoàng Controls luôn kiểm tra từng sợi dây tín hiệu này để chắc chắn rằng trong mọi tình huống xấu nhất, hệ thống vẫn phản ứng đúng thiết kế.
T&C (Testing and Commissioning) là giai đoạn quan trọng nhất để chuyển đổi một thiết kế trên giấy thành một hệ thống hoạt động thực tế hiệu quả.
Tại Nam Hoàng Controls, chúng tôi thực hiện quy trình T&C theo các bước nghiêm ngặt. Đối với LLI, quy trình bao gồm kiểm tra thông mạch (point-to-point check), giả lập tín hiệu đầu vào và đo đạc đầu ra để đảm bảo tính chính xác của cảm biến và cơ cấu chấp hành. Đối với HLI, quy trình phức tạp hơn khi phải thực hiện cấu trúc hóa dữ liệu (mapping), kiểm tra tốc độ phản hồi của mạng và xử lý xung đột địa chỉ IP/MAC. Một chuyên gia đào tạo BMS giỏi là người biết cách xử lý các "điểm mù" trong giao thức khi thiết bị hai bên không hiểu nhau dù cùng chạy BACnet.
Lỗi HLI thường khó chẩn đoán hơn vì nó nằm ở lớp phần mềm và logic truyền thông.
Một số vấn đề phổ biến như "Point Mapping Error" (sai địa chỉ biến), "Timeout" (trễ phản hồi do quá tải mạng) hay "Polling rate" quá cao làm treo controller. Kinh nghiệm 15 năm của tôi cho thấy việc sử dụng các công cụ như YABE (Yet Another BACnet Explorer) hay Modbus Poll là cực kỳ hữu ích để "bắt bệnh". Trong các buổi hướng dẫn bảo trì hệ thống, Nam Hoàng Controls luôn dạy kỹ thuật viên cách đọc các gói tin để xác định lỗi nằm ở thiết bị gửi hay bộ điều khiển nhận.
Lỗi LLI chủ yếu đến từ vật lý và kỹ thuật thi công tại hiện trường.
Sai cực tính (polarity) của tín hiệu 4-20mA, sụt áp trên đường dây quá dài, hoặc nhiễu điện từ (EMI) từ cáp động lực là những lỗi kinh điển. Việc bảo trì hệ thống định kỳ cần đặc biệt chú ý đến việc siết chặt các đầu cosse, vì lỏng dây chính là nguyên nhân hàng đầu gây ra các tín hiệu "chập chờn" (chattering) làm hại cho thiết bị chấp hành như khởi động từ hay động cơ van.
Hệ thống BMS sau khi bàn giao cần một kế hoạch bảo trì bài bản để giữ cho các kết nối HLI và LLI luôn trong trạng thái tốt nhất.
Đối với HLI, công tác bảo trì tập trung vào việc kiểm tra log lỗi mạng, cập nhật firmware cho các bộ gateway và sao lưu (backup) cơ sở dữ liệu. Đối với LLI, bảo trì hệ thống yêu cầu việc vệ sinh các đầu cảm biến, kiểm tra độ cách điện của dây dẫn và thay thế các relay trung gian có dấu hiệu mòn tiếp điểm. Một hệ thống Data center vận hành hoàn hảo là kết quả của việc chăm sóc tỉ mỉ từng cổng truyền thông và từng sợi dây tín hiệu nhỏ nhất.
Với sứ mệnh nâng tầm kỹ thuật cơ điện Việt Nam, Nam Hoàng Controls tự hào mang đến các giải pháp toàn diện từ tư vấn, thực hiện quy trình T&C đến bảo trì và đào tạo nhân lực chất lượng cao.
Chúng tôi hiểu rằng, sự khác biệt giữa một hệ thống BMS hoạt động và một hệ thống BMS hoạt động tối ưu nằm ở sự thấu hiểu sâu sắc về HLI và LLI trong BMS. Các khóa đào tạo BMS tại Nam Hoàng được thiết kế dựa trên các dự án Data center thực tế, giúp học viên không chỉ nắm vững lý thuyết mà còn có kỹ năng xử lý sự cố tại hiện trường. Nếu bạn đang tìm kiếm một đối tác tin cậy để tối ưu hóa tòa nhà của mình hoặc muốn nâng cao trình độ đội ngũ kỹ thuật, Nam Hoàng Controls chính là sự lựa chọn hàng đầu.
Đừng để những rắc rối về tích hợp hệ thống làm chậm tiến độ dự án của bạn. Hãy liên hệ ngay với Nam Hoàng Controls để được tư vấn các gói bảo trì hệ thống chuyên nghiệp và các khóa học thực chiến nhất hiện nay.
